كيف تُنشئ آلات نحت الحجر CNC مسارات الأدوات: من التصميم إلى النحت الدقيق

كثيرون لأول مرة ماكينة حجر CNC يطرح المشترون نفس السؤال: "كيف تعرف الآلة أين تنحت؟"

الجواب بسيط: الآلة لا تفكر من تلقاء نفسها. كل حركة تأتي من مسار أداة تم إنشاؤه بواسطة برنامج CAD/CAM قبل بدء عملية التشغيل.

مسار الأداة هو في الأساس مجموعة مفصلة من التعليمات التي تخبر آلة CNC بما يلي:

• من أين نبدأ؟
• أي اتجاه يجب أن أتحرك
• ما هو عمق القطع؟
• أي أداة يجب استخدامها
• عند الانتهاء من النحت

بدون مسار أداة مُولّد بشكل صحيح، حتى أكثرها آلة نحت الحجر CNC متطورة لا يمكن أن ينتج عنه نتائج دقيقة.

تشرح هذه المقالة كيفية إنشاء مسار أداة نحت الحجر، والمعلومات التي يحتويها، ولماذا يعد اختيار أداة القطع الصحيحة بنفس أهمية التصميم نفسه.

ما هو مسار أداة التحكم الرقمي بالحاسوب (CNC)؟

تخيل مسار الأداة كنظام ملاحة GPS لماكينة CNC الخاصة بك. تمامًا كما يرشد نظام تحديد المواقع العالمي (GPS) السائق منعطفًا تلو الآخر، فإن مسار الأداة يرشد المغزل نقطة بنقطة.

بدلاً من قول "انعطف يسارًا بعد 100 متر"، فإنه يخبر الآلة بأشياء مثل:

• انتقل إلى X150 Y300
• أنزل الأداة إلى Z-5 مم
• اتبع هذا المنحنى
• ارفع الأداة
• انتقل إلى منطقة النحت التالية

يتم التخطيط لكل حركة من حركات المغزل قبل بدء عملية التشغيل. يقوم جهاز التحكم ببساطة باتباع هذه التعليمات بدقة عالية.

عملية إنشاء مسار الأدوات الكاملة

تتضمن عملية إنشاء مسار أداة نحت الحجر عادةً خمس خطوات رئيسية.

الخطوة 1 - استيراد التصميم أو إنشائه

كل شيء يبدأ بالعمل الفني.

بحسب مشروعك، يمكنك:

• استيراد صورة
• مسح رسم موجود ضوئيًا
• إنشاء عمل فني يدوياً

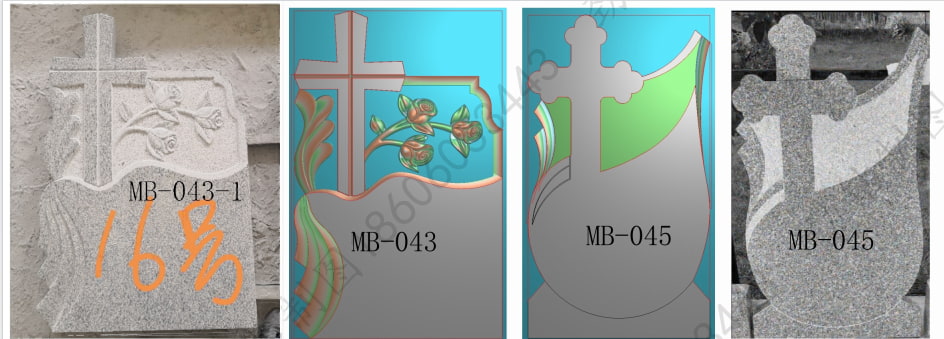

• صمم نموذجًا بارزًا في برنامج JDpaint


بالنسبة للنحت البارز، يقوم البرنامج بتحويل الصورة إلى نموذج ارتفاع بتدرج الرمادي.

بشكل عام:

• تصبح المناطق الداكنة أكثر عمقاً في النقوش
• تبقى المناطق المضيئة أعلى
• تُتيح مستويات اللون الرمادي انتقالات سلسة

تُصبح معلومات الارتفاع هذه أساسًا لمسار التشغيل الآلي.

الخطوة 2 - اختيار أداة القطع المناسبة

يجب أن يعرف البرنامج بالضبط أي أداة سيتم تثبيتها على الجهاز.

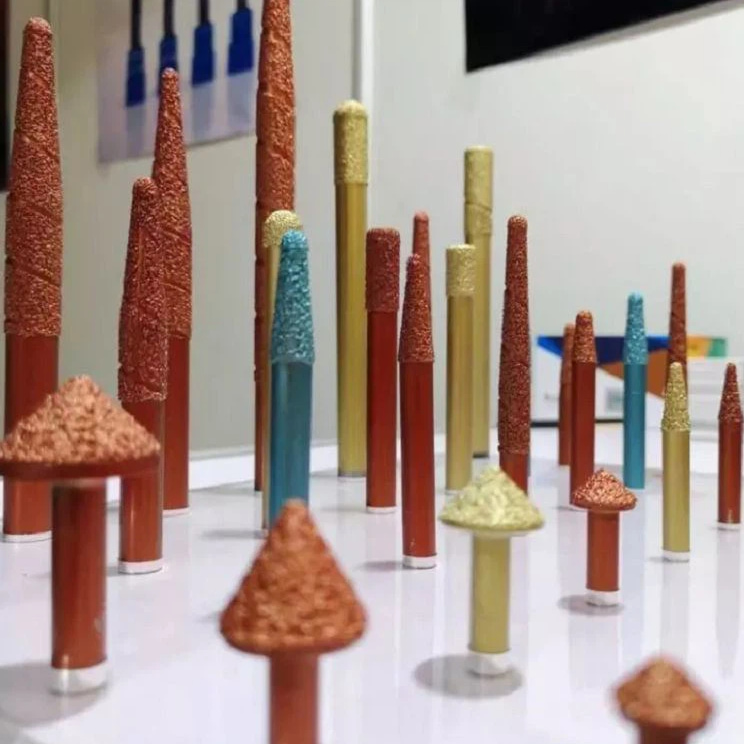

تشمل أدوات نحت الحجر النموذجية ما يلي:

• قاطع تفريز ذو طرف مسطح
• قاطع الأنف الكروي
• V-Bit
• أداة حجر الماس

تشمل المعايير المهمة ما يلي:

• قطر الأداة
• نوع الأداة
• طول الأداة
• زاوية القطع (إن وجدت)

إذا افترض البرنامج وجود قاطع كروي بقطر 6 مم بينما تستخدم الآلة في الواقع أداة مسطحة بقطر 10 مم، فلن يتطابق النقش النهائي مع التصميم. يمكن أن يؤثر أحد المعايير غير الصحيحة على المشروع بأكمله.

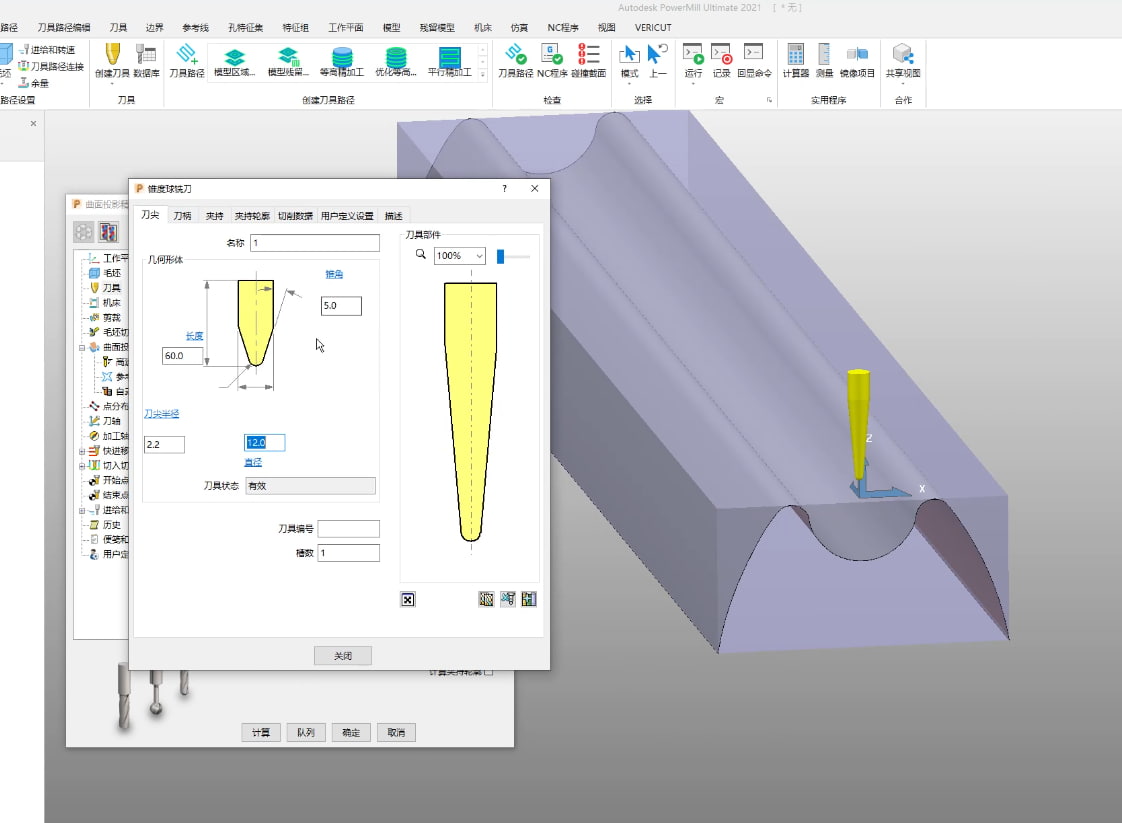

الخطوة 3 - إنشاء مسار الأداة

بمجرد أن تصبح معلومات التصميم والأدوات جاهزة، يقوم برنامج CAM بحساب مسار التشغيل تلقائيًا.

أثناء الحساب، يحدد البرنامج ما يلي:

• اتجاه حركة الأداة
• مسافة الخطوة
• عمق القطع
• تسلسل التشغيل الآلي
• ارتفاع السفر الآمن

يظهر مسار الأداة المُنشأ على شكل مئات - أو حتى آلاف - من الخطوط. يمثل كل خط حركة واحدة لأداة القطع.

عمومًا:

• خطوة أصغر = سطح أكثر سلاسة
• زيادة خطوة التداخل = سرعة أكبر في التشغيل الآلي
• زيادة عدد مسارات الأدوات = تفاصيل أعلى ولكن وقت إنتاج أطول

يعتمد إيجاد التوازن الصحيح على المادة وجودة التشطيب المطلوبة.

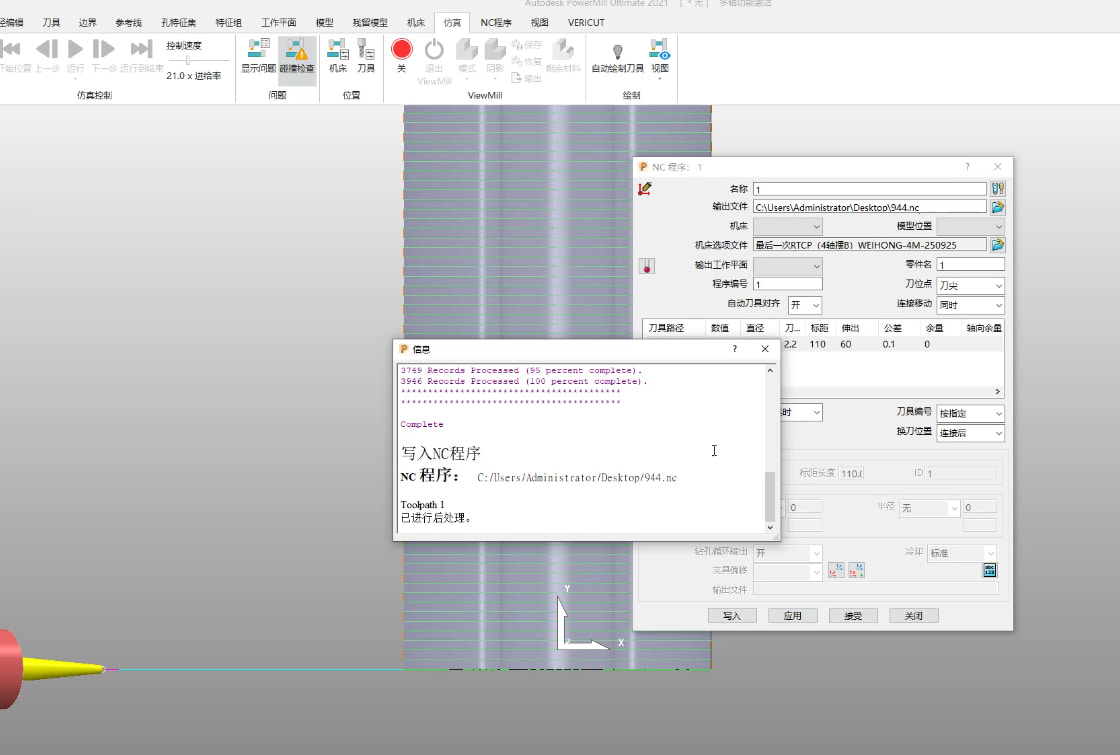

الخطوة 4 - تصدير مسار الأداة

بعد التحقق، يتم تصدير بيانات التشغيل الآلي. تقوم العديد من آلات CNC الحجرية التي تستخدم نظام التحكم NcStudio بحفظ برامج التشغيل بتنسيق ENG.

سير العمل بسيط ومباشر:

• احفظ ملف اللغة الإنجليزية
• انسخه إلى محرك أقراص USB
• أدخل كابل USB في وحدة التحكم CNC
• قم بتحميل الملف
• ابدأ عملية التصنيع

في هذه المرحلة، يمتلك جهاز التحكم كل ما يحتاجه لتنفيذ المهمة.

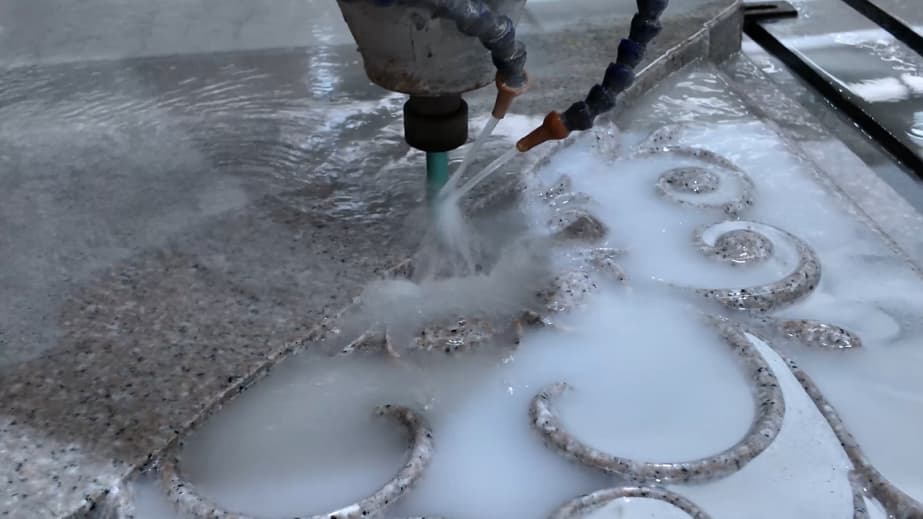

الخطوة 5 - تنفيذ عملية النحت

عند بدء عملية التصنيع، يقوم جهاز التحكم CNC بقراءة كل التعليمات الموجودة داخل ملف ENG.

يتبع المغزل الإحداثيات المبرمجة بدقة مع الحفاظ على عمق القطع المحدد.

يقوم المشغل بمراقبة العملية ويمكنه تعديل ظروف القطع إذا لزم الأمر.

على الرغم من أن المسار نفسه ثابت، إلا أنه لا يزال من الممكن تحسين معايير التشغيل أثناء الإنتاج.

ما المعلومات التي يحتويها ملف مسار أداة ENG؟

يحتوي ملف ENG للتصنيع على أكثر بكثير من مجرد إحداثيات بسيطة.

تتضمن المعلومات النموذجية ما يلي:

بخلاف الرسم التصميمي، فإن ملف ENG يخبر الآلة بكيفية تصنيع التصميم، وليس فقط كيف يجب أن يبدو.

أين يتم ضبط معدل التغذية وسرعة دوران المغزل؟

يفترض العديد من المبتدئين أن هذه القيم مخزنة بشكل دائم داخل مسار الأداة. في الواقع، يقوم المشغلون ذوو الخبرة بتعديلها في كثير من الأحيان أثناء عملية التشغيل الآلي.

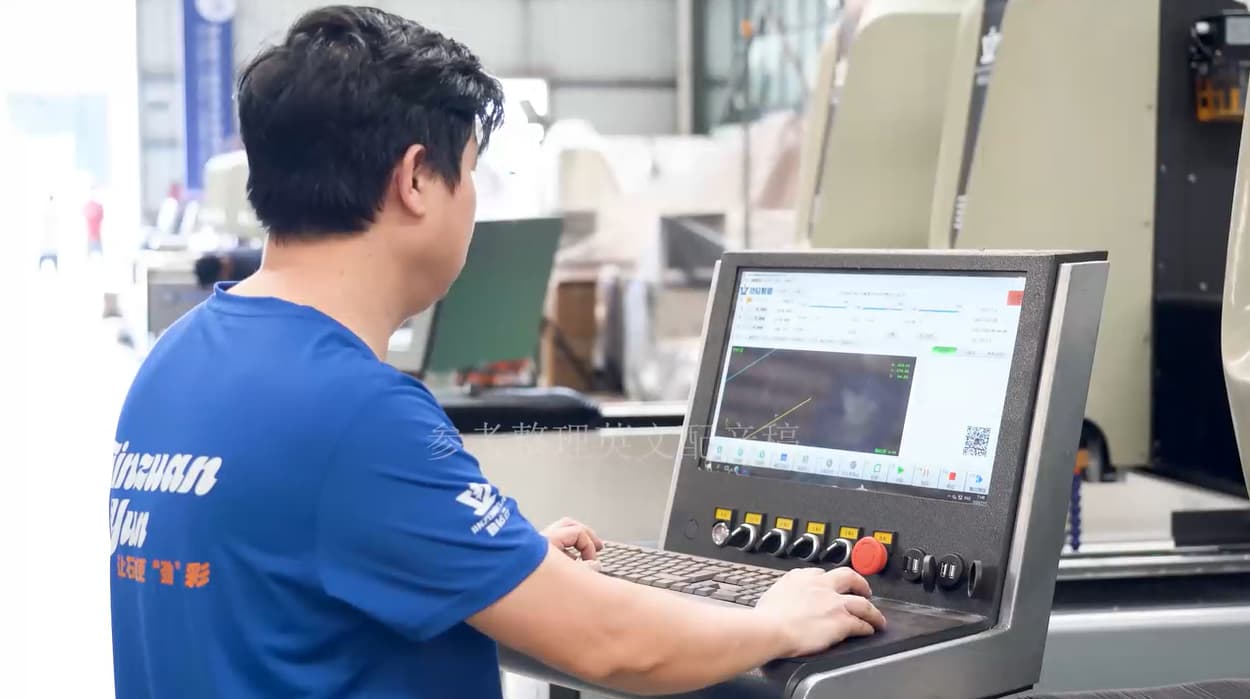

تتيح وحدة التحكم NcStudio إمكانية التعديل في الوقت الفعلي من خلال عناصر التحكم القابلة للتجاوز.

تشمل مبادئ التشغيل النموذجية ما يلي:

تعتمد أفضل الإعدادات على:

• صلابة الحجر
• حالة الأداة
• قوة المغزل
• أداء التبريد
• متطلبات تشطيب السطح

يستمع المشغلون ذوو الخبرة إلى صوت القطع ويراقبون إزالة الرقائق، ويجرون تعديلات طفيفة حسب الحاجة.

أخطاء شائعة يرتكبها المبتدئون في مسار الأدوات

تنشأ العديد من مشاكل التشغيل الآلي قبل أن تبدأ الآلة بالعمل.

تشمل الأخطاء الأكثر شيوعاً ما يلي:

• اختيار قطر الأداة الخاطئ
• نسيان تحديث معلومات الأداة
• ضبط سمك قطعة العمل بشكل غير صحيح
• اختيار عمق قطع مفرط
• استخدام معايير التشطيب للتشغيل الخشن
• تخطي محاكاة مسار الأدوات قبل التشغيل الآلي

يمكن تجنب معظم هذه المشكلات من خلال فحص دقيق قبل عملية التصنيع.

سير عمل إنشاء مسار الأدوات

الخاتمة

لا تكون دقة آلة نحت الحجر CNC إلا بقدر دقة مسار الأداة الذي تتبعه.

يتطلب إنشاء مسار أدوات عالي الجودة أكثر من مجرد استيراد تصميم - فهو يتضمن اختيار أداة القطع الصحيحة، وإنشاء استراتيجية تشغيل محسّنة، والتحقق من الناتج، وضبط معلمات التشغيل بناءً على المادة التي تتم معالجتها.

يساعد فهم سير العمل هذا المشغلين على تقليل الأخطاء، وتحسين جودة النحت، وإطالة عمر الأدوات، وزيادة كفاءة الماكينة إلى أقصى حد. سواء كنت تنتج ألواحًا بارزة، أو منحوتات، أو أسطح مطابخ، أو شواهد قبور، فإن إتقان توليد مسار الأدوات يُعدّ من أهم المهارات في مجال تشكيل الأحجار باستخدام آلات CNC.
