شرح عجلة التحكم اليدوية في آلات CNC: كيفية استخدام وحدة التحكم الدقيقة للتحكم في المحاور

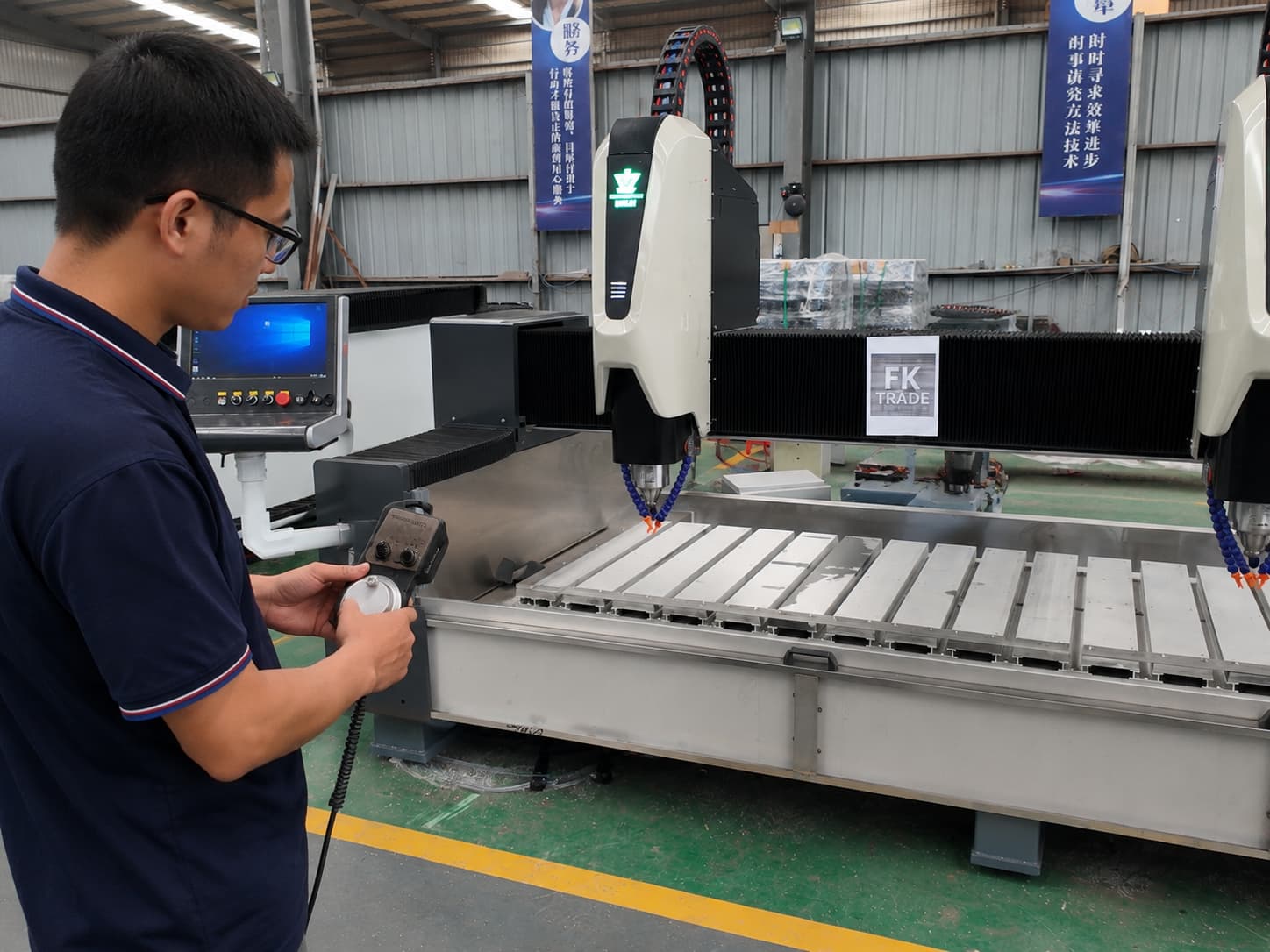

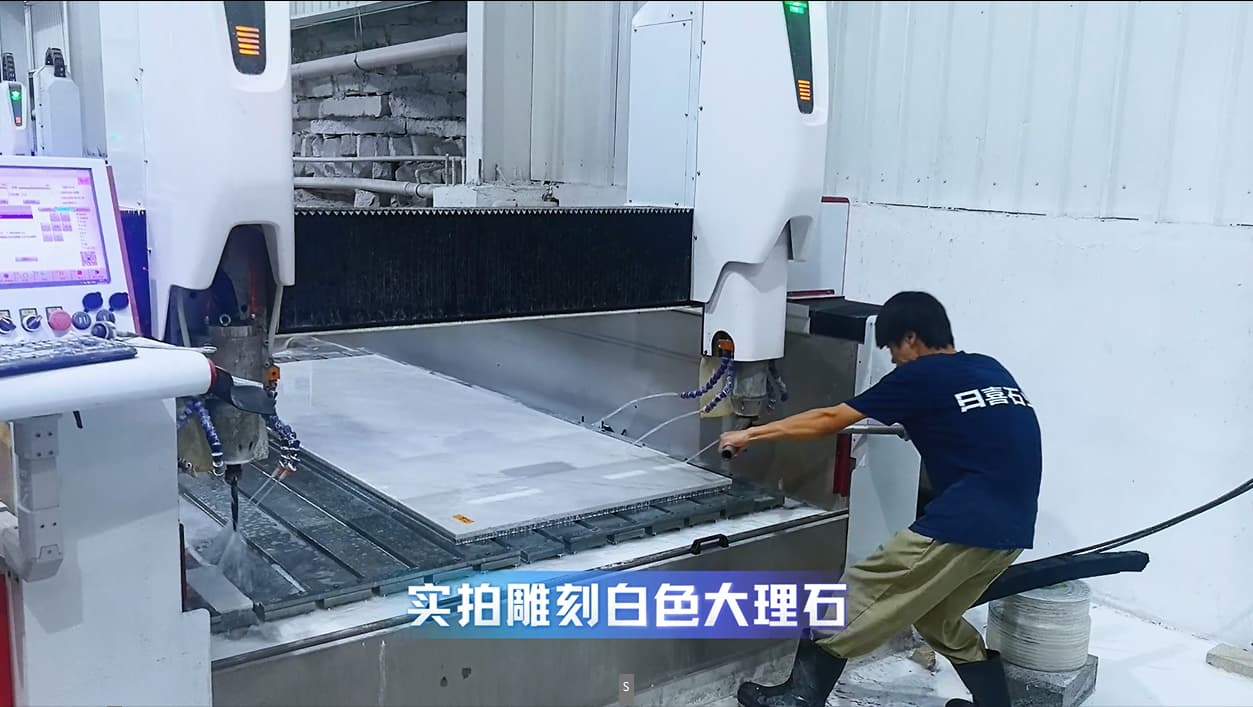

عند تشغيل جهاز التحكم الرقمي بالحاسوب (CNC) آلة نحت الحجر الذكيةغالباً ما يحتاج المشغلون إلى تحريك المغزل أو طاولة العمل يدوياً قبل بدء برنامج التشغيل. وهنا تبرز أهمية عجلة التحكم الرقمي الحاسوبي (CNC) اليدوية، والمعروفة أيضاً باسم مولد النبضات اليدوي (MPG).

بدلاً من الاعتماد فقط على الأزرار أو البرامج الآلية، تتيح عجلة اليد للمشغلين إجراء حركات يدوية مضبوطة على طول محاور الماكينة. وهي مفيدة بشكل خاص أثناء ضبط الأدوات، وتحديد موضع قطعة العمل، وتحديد نقطة الأصل، وإجراء التعديلات الدقيقة.

إن فهم كيفية عمل عجلة اليد يمكن أن يساعد المشغلين على تحسين دقة تحديد المواقع وتقليل خطر اصطدام الأدوات.

ما هي عجلة التحكم اليدوي في آلة CNC؟

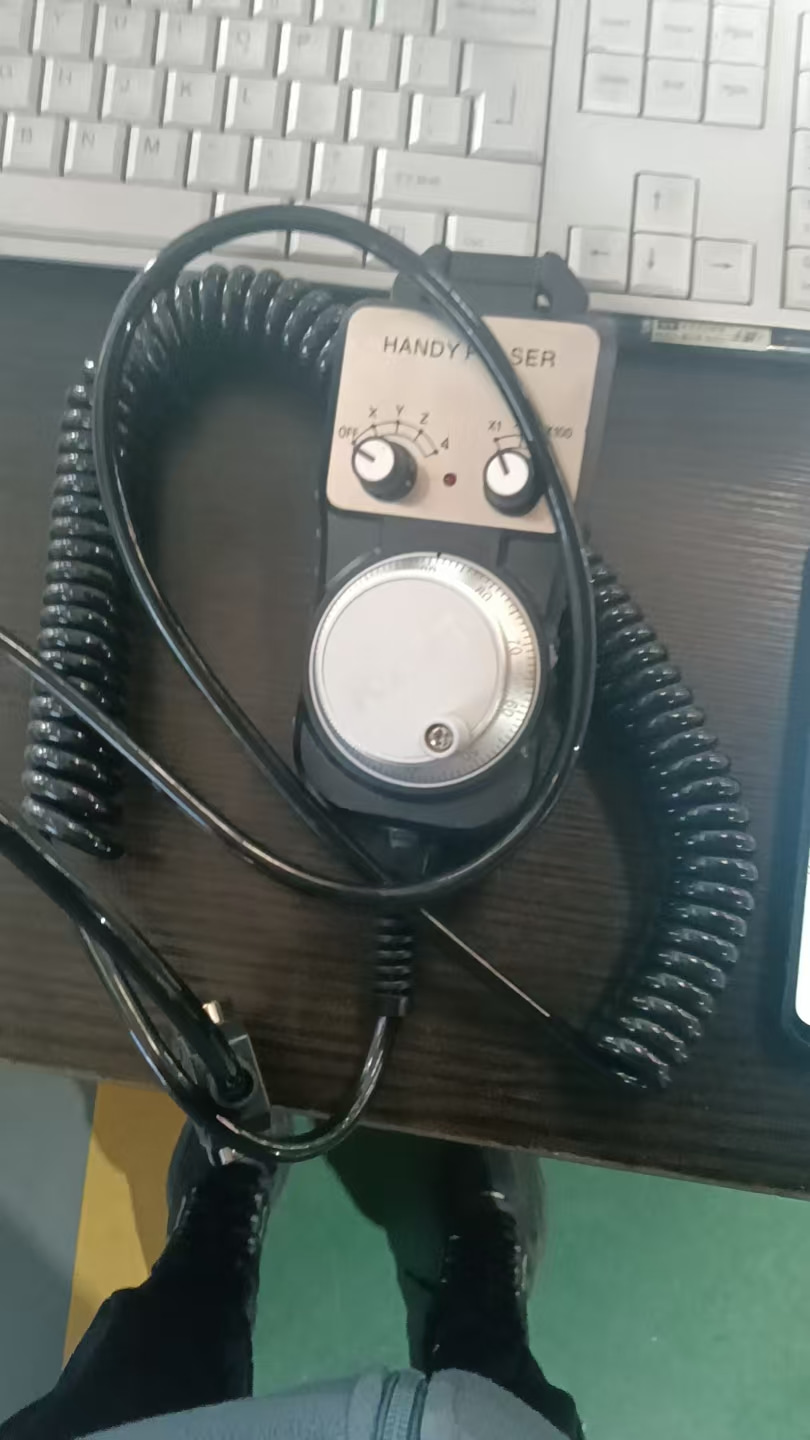

عجلة التحكم اليدوية CNC هي جهاز تحكم يدوي بالمحاور متصل بوحدة التحكم CNC.

باختيار محور وخطوة حركة، يستطيع المشغل تدوير عجلة اليد لتحريك محور الآلة المحدد. وبالمقارنة مع التشغيل المستمر بالأزرار، يوفر نظام التحكم الآلي (MPG) تحكمًا أكثر دقة وسلاسة.

على آلة نحت الحجر CNC النموذجية:

• المحور السيني: يتحكم في الحركة من اليسار إلى اليمين.
• المحور Y: يتحكم في الحركة من الأمام إلى الخلف.
• المحور Z: يتحكم في الحركة لأعلى ولأسفل.
• المحاور A/B/C أو محاور إضافية: قد تتحكم في الحركات الدورانية أو المائلة على آلات ذات 4 محاور أو 5 محاور أو آلات متعددة المحاور أخرى.

يعتمد تكوين المحاور الدقيق على بنية الآلة ووحدة التحكم CNC.

كيف تعمل عجلة التحكم اليدوي في آلة CNC؟

العملية بسيطة: حدد المحور ← حدد الخطوة ← أدر عجلة اليد.

على سبيل المثال، إذا كنت ترغب في تحريك المحور Z لأسفل لضبط الأدوات:

• حدد المحور Z.
• اختر خطوة صغيرة مثل ×1 أو ×10.
• أدر عجلة اليد ببطء.
• راقب حركة الأداة.
• توقف عندما تصل الأداة إلى الموضع المطلوب.

وهذا يمنح المشغل تحكماً مباشراً في حركة الآلة.

فهم الضوابط الرئيسية الثلاثة

1. مُحدد المحور: اختر المكان الذي تتحرك إليه الآلة

يحدد محدد المحور أي محور من محاور الآلة يستجيب لعجلة اليد.

مهم: يعتمد معنى المحاور 4 و5 و6 على تكوين الآلة ووحدة التحكم. ماكينة CNC قياسية ثلاثية المحاور لحجر يتطلب الأمر عادةً X و Y و Z فقط.

2. مُحدد الخطوة: حدد مدى تحرك المحور

يحدد محدد الخطوات مسافة الحركة الناتجة عن كل نبضة من نبضات عجلة اليد. في أجهزة التحكم التي تستخدم الإعدادات الشائعة ×1 و ×10 و ×100، يوفر الإعداد الأصغر حركة أدق بينما يسمح الإعداد الأكبر بتحديد المواقع بشكل أسرع.

تعتمد الزيادة الفعلية في الحركة على وحدة التحكم CNC وإعدادات الماكينة. يُرجى الرجوع دائمًا إلى إعدادات نظام التحكم في الماكينة أو دليل المستخدم.

3. قرص دوار: للتحكم في اتجاه الحركة

بعد تحديد المحور والخطوة، قم بتدوير عجلة اليد لتحريك الآلة.

في الإعداد النموذجي:

• باتجاه عقارب الساعة: اتجاه إيجابي
• عكس اتجاه عقارب الساعة: اتجاه سلبي

ومع ذلك، يمكن أن يختلف الاتجاه الموجب والسالب الفعلي وفقًا لنظام إحداثيات الآلة وإعدادات وحدة التحكم. لذلك، عند تشغيل آلة CNC غير مألوفة، قم بحركة صغيرة أولاً وتأكد من الاتجاه قبل إجراء تعديل أكبر.

ما هو إعداد الخطوات الذي يجب عليك استخدامه؟

يُعد اختيار الخطوة الصحيحة أحد أهم أجزاء استخدام نظام قياس استهلاك الوقود (MPG).

×1: للضبط الدقيق

يُعد الإعداد ×1 مناسبًا عندما تحتاج إلى حركات صغيرة للغاية.

تشمل التطبيقات النموذجية ما يلي:

• ضبط الأدوات الدقيقة
• ضبط دقيق للمحور Z
• تصحيحات طفيفة للموضع
• التموضع النهائي قبل التشغيل الآلي

عندما تكون أداة القطع قريبة جدًا من قطعة العمل، فإن الحركة الصغيرة تكون أكثر أمانًا من استخدام خطوة كبيرة.

×10: للوضع العادي

يوفر الإعداد ×10 توازناً بين السرعة والدقة.

يمكن استخدامه من أجل:

• إعداد الأداة العادي
• تحديد أصل قطعة العمل
• ضبط الوضع
• تقريب المغزل من قطعة العمل

بالنسبة للعديد من العمليات اليومية، يعتبر ×10 إعدادًا وسيطًا عمليًا.

×100: للحركة السريعة

تم تصميم إعداد ×100 لتحديد المواقع بسرعة نسبية عندما تكون الآلة بعيدة عن الموقع المستهدف.

وهو مفيد لـ:

• تحديد الموقع التقريبي
• تحريك المغزل عبر مسافة أكبر
• الاقتراب بسرعة من منطقة العمل

ومع ذلك، ينبغي استخدامه بحذر عندما تكون أداة القطع قريبة من الحجر.

لماذا يُعد اختيار الخطوة مهمًا جدًا؟

تخيل أن الأداة تبعد 0.2 مم فقط عن سطح الحجر.

إذا تركت عجلة اليد عن طريق الخطأ على وضعية حركة كبيرة نسبيًا، فقد تؤدي نبضة واحدة إلى تحريك المحور لمسافة أبعد بكثير من المتوقع. وهذا قد ينتج عنه ما يلي:

أداة ← قطعة عمل ← تصادم ← تلف الأداة ← احتمال تلف المغزل أو قطعة العمل

لذلك، عند إجراء ضبط الأداة، من الأفضل التبديل إلى خطوة دقيقة مثل ×1 أو ×10، ثم إجراء تعديلات صغيرة مع مراقبة موضع الأداة.

كيفية استخدام عجلة التحكم الرقمي الحاسوبي (CNC) بأمان

يمكن لعادات التشغيل البسيطة أن تقلل الأخطاء بشكل كبير.

الخطوة 1: التحقق من حالة الجهاز

قبل تحريك المحور، تأكد من أن الجهاز في حالة التحكم اليدوي/JOG/MPG المناسبة وأنه لا توجد إنذارات نشطة.

الخطوة الثانية: تحديد المحور الصحيح

تحقق مما إذا كنت تتحكم في المحور X أو Y أو Z أو محور آخر تم تكوينه.

الخطوة 3: حدد الخطوة

اختر مقدار الزيادة في الحركة وفقًا لمسافة التموضع المطلوبة.

• بعيدًا عن الهدف ← خطوة أكبر
• الاقتراب من الهدف ← خطوة أصغر

الخطوة الرابعة: قم بحركة اختبارية صغيرة

إذا كنت غير معتاد على اتجاه الآلة، فقم بتدوير العجلة قليلاً ولاحظ الحركة.

الخطوة الخامسة: اقترب من قطعة العمل ببطء

عند وضع الأداة بالقرب من سطح الحجر، استخدم خطوة أصغر وراقب الأداة باستمرار.

الخطوة السادسة: التوقف والتأكيد

بعد الوصول إلى الوضع المطلوب، توقف عن تدوير عجلة اليد وتحقق من موضع الأداة قبل المتابعة إلى العملية التالية.

أخطاء شائعة عند استخدام عجلة يدوية في آلة CNC

الخطأ الأول: نسيان التحقق من المحور

قد ينوي المشغل تحريك المحور Z ولكنه يختار المحور X أو Y عن طريق الخطأ.

الحل: تحقق دائمًا من محدد المحور قبل تدوير العجلة.

الخطأ الثاني: استخدام التكبير ×100 أثناء ضبط الأدوات بدقة

قد تتسبب خطوة كبيرة في تحرك الأداة لمسافة أبعد من اللازم عندما تكون هناك حاجة إلى تعديل طفيف فقط.

الحل: قم بالتبديل إلى ×1 أو ×10 عندما تقترب الأداة من قطعة العمل.

الخطأ الثالث: تدوير العجلة دون مراقبة الأداة

تتيح عجلة اليد التحكم اليدوي، لكن لا يزال يتعين على المشغل مراقبة حركة الآلة الفعلية.

الحل: ركز نظرك على الأداة وقطعة العمل وشاشة عرض الإحداثيات.

الخطأ الرابع: افتراض أن جميع آلات CNC تستخدم نفس الإعدادات

قد تحتوي وحدات التحكم CNC المختلفة على تكوينات MPG مختلفة، وتعيينات المحاور، وزيادات النبض، وإعدادات الاتجاه.

الحل: اتبع إعدادات وحدة التحكم وتعليمات التشغيل الخاصة بالشركة المصنعة للجهاز.

أين تُستخدم عجلة اليد في عمليات تشكيل الحجر باستخدام الحاسوب؟

بالنسبة لآلات نحت الحجر CNC، فإن MPG مفيد بشكل خاص أثناء التحضير والإعداد.

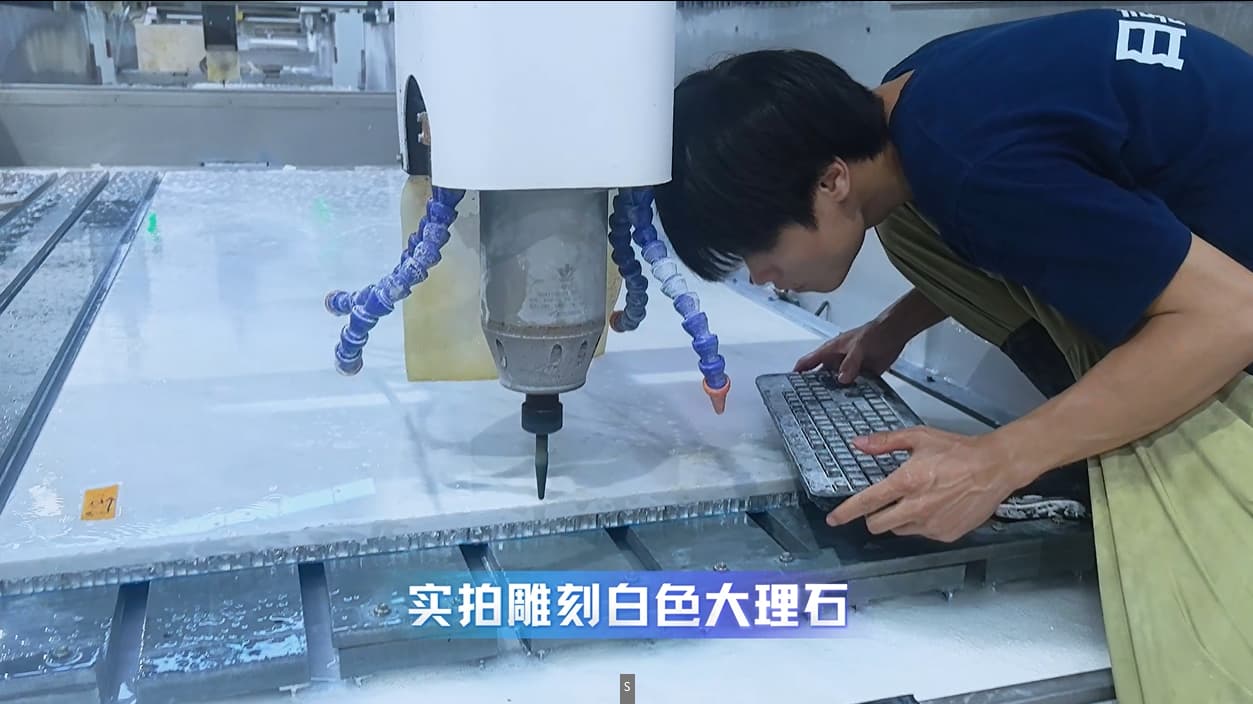

ضبط الأداة: تحديد الموضع الدقيق بين أداة القطع وسطح الحجر

• اضبط المحور Z قبل البدء بالتصنيع.
• اضبط ارتفاع الأداة بدقة.
• تقليل أخطاء تحديد المواقع أثناء الإعداد.

تحديد موضع قطعة العمل: محاذاة الحجر قبل النحت

• حرك المغزل إلى موضع البداية المطلوب.
• افحص حواف قطعة العمل.
• اضبط نقطة الأصل للتشغيل الآلي.

تحديد نقطة الأصل: تحديد نقطة مرجعية للتشغيل الآلي

• حرك الأداة بالقرب من موضع المرجع المحدد.
• قم بإجراء تعديلات طفيفة.
• تأكد من إحداثيات الجهاز قبل تشغيل البرنامج.

التحقق من البرنامج: فحص منطقة التشغيل الآلي

• قم بفحص منطقة مسار الأداة يدويًا.
• تأكد من وجود مسافة كافية بين الأداة وقطعة العمل.
• المساعدة في تحديد مشاكل تحديد المواقع المحتملة قبل التشغيل الآلي.

قاعدة بسيطة يجب تذكرها

استخدام عجلة التحكم اليدوي في آلة CNC ليس بالضرورة أمرًا معقدًا. فقط تذكر ما يلي:

تحقق من المحور ← تحقق من الخطوة ← أدر ببطء ← راقب الأداة

من العادات المفيدة "أن تنظر مرتين قبل أن تستدير مرة واحدة". قبل كل حركة يدوية، تحقق بسرعة مما يلي:

1. ما هو المحور الذي أتحكم فيه؟

2. ما هو إعداد الخطوة الذي أستخدمه؟

يمكن لهذا الفحص البسيط الذي يستغرق ثانيتين أن يمنع تصادمات الأدوات غير الضرورية ويقلل من خطر تلف أداة القطع أو قطعة العمل.

الخاتمة

عجلة التحكم الرقمي الحاسوبي (CNC) هي جزء صغير ولكنه مهم من ماكينة CNC. فهو يمنح المشغلين تحكمًا يدويًا مباشرًا ويجعل مهامًا مثل ضبط الأدوات وتحديد المواقع وإيجاد الأصل وفحص الآلة أسهل وأكثر دقة.

بالنسبة لتطبيقات نحت الحجر باستخدام الحاسوب، فإن تعلم استخدام MPG بشكل صحيح أمر ذو قيمة خاصة لأن استبدال أدوات الحجر وقطع العمل يمكن أن يكون مكلفًا.

لا يكمن السر في مجرد معرفة كيفية تدوير عجلة اليد، بل في معرفة متى يتم استخدام كل محور، ومتى يتم تغيير الخطوة، ومتى يتم التباطؤ.

بإتقان هذه العمليات الأساسية، يصبح إعداد آلة CNC أكثر أمانًا وتحكمًا وكفاءة.
