آلات نحت الحجر CNC ثلاثية المحاور مقابل رباعية المحاور مقابل خماسية المحاور: ما الذي يمكن لكل آلة صنعه؟

عند اختيار ماكينة نحت الحجر CNCيركز العديد من المشترين أولاً على عدد الفؤوس. لكن السؤال الأكثر فائدة هو: ما هي المنتجات الحجرية التي تحتاج إلى صنعها؟

تستخدم آلات CNC ثلاثية المحاور، ورباعية المحاور، وخماسية المحاور، أنماط حركة مختلفة، مما يؤثر بشكل مباشر على كيفية اقتراب أداة القطع أو النحت من الحجر. يساعدك فهم هذا الاختلاف على اختيار الآلة المناسبة لمنتجاتك الفعلية بدلاً من مجرد اختيار الآلة ذات المحاور الأكثر.

من كتابة شواهد القبور والنقوش المسطحة إلى الأعمدة والدرابزينات والتماثيل والمنحوتات الحجرية ثلاثية الأبعاد المعقدة، لكل تكوين محوري نطاق تطبيق نموذجي خاص به.

1. ماذا تعني كلمة "محور" في ماكينة تشكيل الأحجار CNC؟

قبل مقارنة الآلات، من المفيد فهم ما تتحكم فيه المحاور فعلياً.

تتحرك آلة نحت الحجر CNC القياسية ثلاثية المحاور على طول ثلاثة اتجاهات خطية:

• المحور السيني: اليسار واليمين
• المحور الصادي: الأمام والخلف
• المحور Z: لأعلى ولأسفل

تضيف آلة ذات 4 محاور محورًا دوارًا، مما يسمح لقطعة العمل أو الأداة بالدوران أثناء التشغيل.

تضيف آلة ذات 5 محاور حركة دورانية أخرى، مما يسمح لرأس القطع بالاقتراب من الحجر من اتجاهات مختلفة والعمل على أسطح أكثر تعقيدًا.

2. ما الذي يمكن أن تصنعه آلة CNC ثلاثية المحاور لتصنيع الأحجار؟

التكوين النموذجي: س + ص + ع

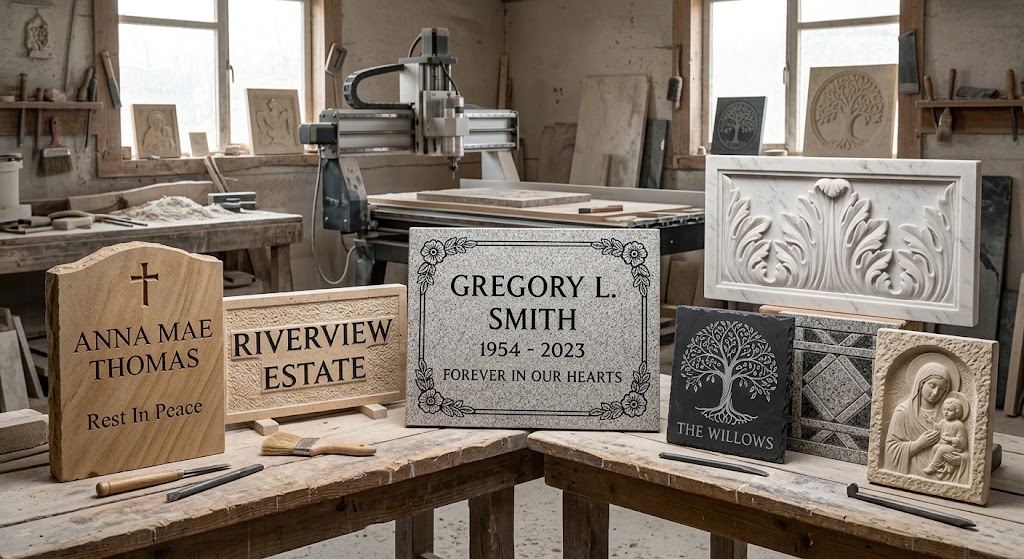

A ماكينة نحت الحجر CNC ثلاثية المحاور تم تصميمه بشكل أساسي لأعمال الحجر المسطحة، ثنائية الأبعاد، وثنائية الأبعاد والنصف. يبقى الحجر ثابتًا على طاولة العمل بينما يتحرك المغزل عبر السطح وفقًا لمسار الأداة المبرمج.

التطبيقات الشائعة

يمكن استخدام آلة ثلاثية المحاور في:

• حروف حجرية
• كتابة على شواهد القبور
• لوحات تذكارية
• نحت بارز مسطح
• ألواح جدارية زخرفية
• لافتات حجرية
• أنماط ونقش الخطوط
• النقوش الدينية
• ألواح معمارية بارزة
• نحت زخرفي ثلاثي الأبعاد ضحل
• أعمال فنية حجرية

على سبيل المثال، يمكن عادةً إنتاج شاهد قبر محفور عليه أسماء وتواريخ وحدود وأنماط زخرفية بكفاءة باستخدام آلة ثلاثية المحاور. وينطبق الأمر نفسه على لوحة جدارية حجرية مزخرفة حيث يتم نحت التصميم بشكل أساسي على سطح مستوٍ واحد.

أين تكمن حدود آلة ثلاثية المحاور؟

يظهر القيد الرئيسي عندما يتطلب المنتج تشكيله حول سطح منحني أو أسطواني. ومن الأمثلة النموذجية ما يلي:

• أعمدة مستديرة بالكامل
• منحوتات أسطوانية
• الأسطح المنحنية المعقدة
• قصات شعر عميقة من الأسفل
• منحوتات ثلاثية الأبعاد متعددة الجوانب
• بعض الهياكل المجوفة أو المغلقة

لا يعني هذا أن آلة ثلاثية المحاور لا يمكنها إنتاج أي تأثير ثلاثي الأبعاد. لا يزال من الممكن نحت النقوش البارزة ثنائية الأبعاد ونصف، حيث تُنشئ أعماق المحور Z المختلفة مناطق مرتفعة وغائرة على سطح مستوٍ نسبيًا.

3. ما الذي يمكن أن تصنعه آلة CNC الحجرية ذات 4 محاور؟

التكوين النموذجي: X + Y + Z + محور دوران

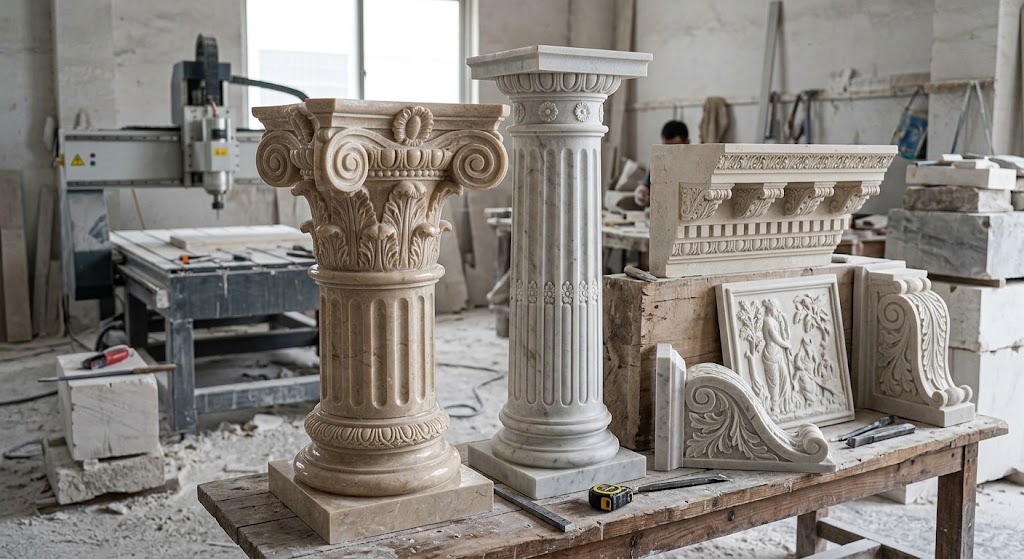

A ماكينة CNC احترافية رباعية المحاور يضيف محور دوران إلى حركة XYZ الأساسية. يصبح هذا الأمر مفيداً بشكل خاص عندما تكون قطعة العمل نفسها أسطوانية أو تتطلب تشكيلاً حول جوانب متعددة.

منتجات حجرية نموذجية

تُعدّ الآلة ذات المحاور الأربعة مناسبة عادةً لما يلي:

• الأعمدة الرومانية
• درابزين حجري
• درابزين السلالم
• مزهريات حجرية
• زخارف أسطوانية
• أعمدة التنين
• مكونات الأعمدة الزخرفية
• أغطية الأعمدة
• نقوش أسطوانية
• منحوتات دائرية صغيرة

تخيل عمودًا حجريًا. باستخدام إعداد طاولة مسطحة تقليدية، سيحتاج المشغل إلى إعادة وضع قطعة العمل بشكل متكرر لتشغيل جوانب مختلفة.

بفضل المحور الدوار، يمكن لقطعة العمل أن تدور أثناء عملية التشغيل، مما يسمح لمسار الأداة بتغطية المحيط.

وهذا أحد الأسباب التي تجعل التكوين رباعي المحاور مفيدًا للشركات التي تنتج الأعمدة والدرابزينات وغيرها من المنتجات الحجرية الدوارة.

ماذا عن المنحوتات الصغيرة؟

يمكن للآلة ذات المحاور الأربعة أيضًا التعامل مع بعض المنحوتات الدائرية أو الدورانية البسيطة نسبيًا.

على سبيل المثال، اعتمادًا على تكوين الآلة واستراتيجية التصنيع بمساعدة الحاسوب (CAM)، يمكن استخدامها لبعض الأغراض التالية:

• أشكال بوذا
• أشكال الحيوانات
• الزخارف الزخرفية
• أشكال أسطوانية

ومع ذلك، فإن المنحوتات المعقدة ذات التجاويف العميقة أو الأسطح التي تتطلب إمالة أداة القطع في اتجاهات متعددة قد تتطلب تكوينًا خماسي المحاور.

4. ما الذي يمكن أن تصنعه آلة CNC الحجرية ذات 5 محاور؟

التكوين النموذجي: X + Y + Z + حركتان دورانيتان

أ آلة نحت متطورة بخمسة محاور يضيف حركة دورانية إضافية إلى المحاور الخطية الثلاثة.

الميزة الرئيسية ليست مجرد "المزيد من المحاور". بل هي أن أداة القطع يمكنها الاقتراب من الأسطح المعقدة من زوايا مختلفة.

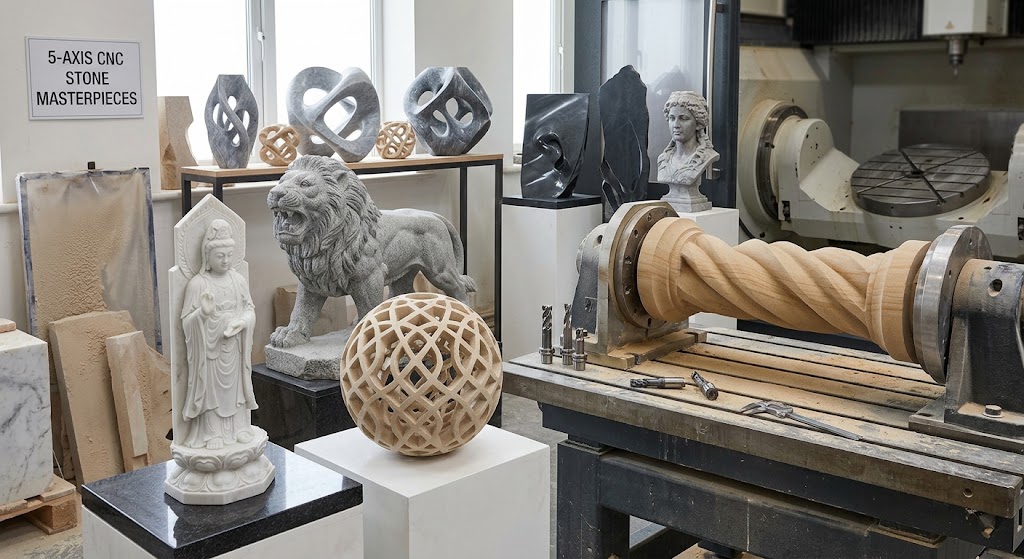

وهذا يجعل التصنيع بخمسة محاور مناسبًا لمنتجات الحجر ثلاثية الأبعاد الأكثر تعقيدًا.

التطبيقات النموذجية

يمكن استخدام ماكينة CNC ذات 5 محاور لتشكيل الأحجار في:

• الأشكال البشرية
• تماثيل بوذا
• منحوتات حيوانية
• منحوتات ثلاثية الأبعاد معقدة
• نحت الحجر المجوف
• أسطح ملتوية
• مكونات معمارية منحنية معقدة
• زخارف ثلاثية الأبعاد
• أعمدة منحوتة
• أعمال حجرية فنية معقدة

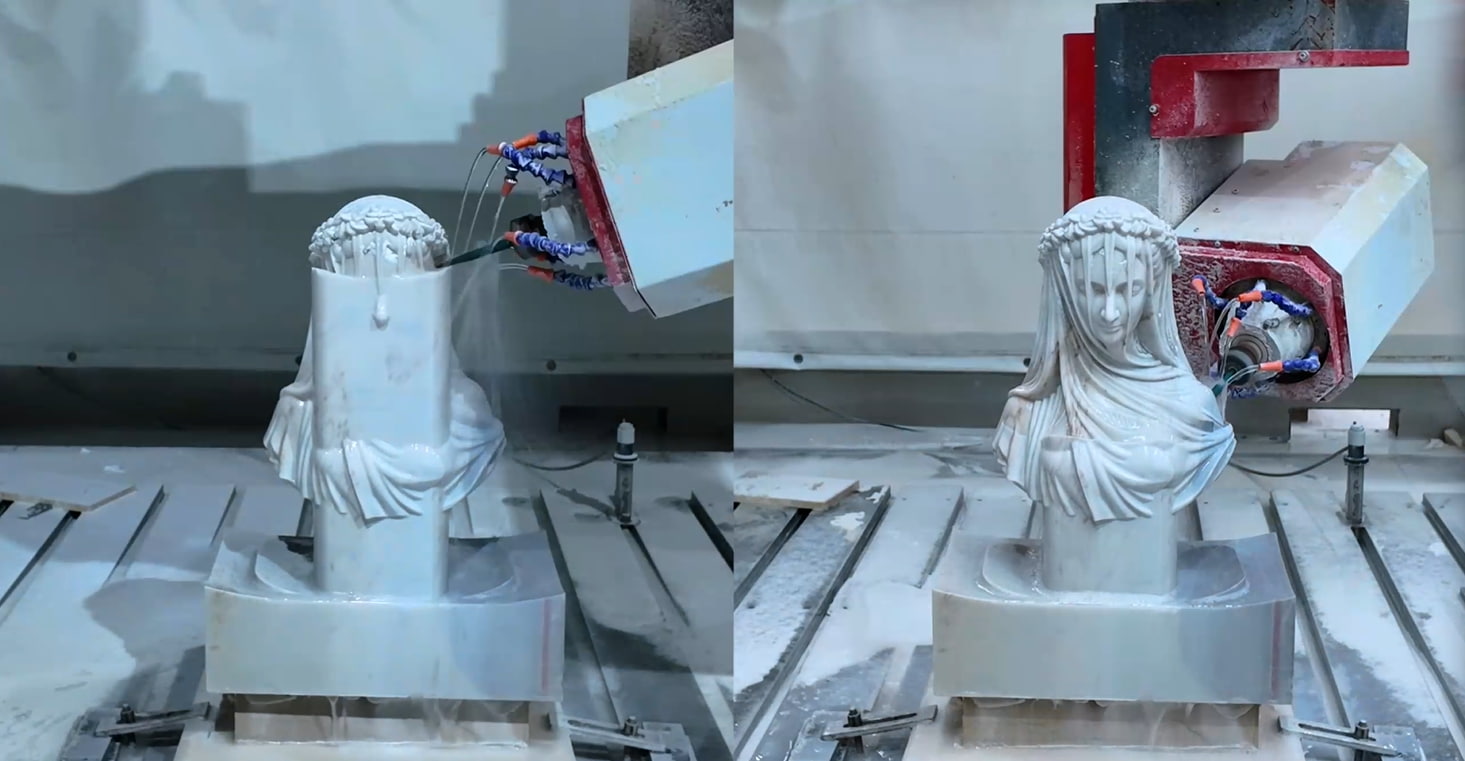

فعلى سبيل المثال، بالنسبة لتمثال معقد، قد تحتاج الأداة إلى الوصول إلى المناطق الأمامية والجانبية والخلفية والمقعرة من النموذج. يمكن لآلة ذات 5 محاور تغيير اتجاه الأداة أثناء التشغيل، مما يقلل الحاجة إلى إعادة وضع الحجر بشكل متكرر.

5. 3 محاور مقابل 4 محاور مقابل 5 محاور: ما الفرق؟

إليك مقارنة بسيطة يمكنك استخدامها عند التخطيط لمشروع تجاري لمعالجة الأحجار:

مهم: وتعتمد القدرة الدقيقة أيضًا على البنية الميكانيكية للآلة، والمغزل، وتكوين المحور الدوار، وطول الأداة، ونطاق العمل، وبرنامج CAM، وهندسة المنتج المحدد.

6. فكّر في المنتج، وليس فقط في عدد المحاور

من الأخطاء الشائعة افتراض ما يلي: عدد أكبر من المحاور = آلة أفضل.

والطريقة الأفضل للتفكير في الأمر هي: المزيد من المحاور = المزيد من إمكانيات التصنيع، ولكن أيضًا المزيد من الاستثمار والمزيد من التعقيد.

• بالنسبة لورشة عمل تنتج بشكل رئيسي شواهد القبور والكتابة واللوحات البارزة، قد تغطي آلة ثلاثية المحاور معظم الإنتاج اليومي.
• بالنسبة لشركة متخصصة في الأعمدة والدرابزينات، قد تكون آلة المحور الدوار أكثر ملاءمة.
• بالنسبة لاستوديو نحت الحجر الذي ينتج التماثيل والمكونات المعمارية ثلاثية الأبعاد المعقدة، يصبح توجيه الأدوات الإضافية لآلة ذات 5 محاور أكثر أهمية.

وبالتالي، يعتمد التكوين الصحيح على شكل وحجم ومادة وحجم إنتاج منتجاتك.

7. اختر الآلة المناسبة لمنتجاتك الحجرية

تتمثل إحدى الطرق البسيطة للبدء في تصنيف منتجاتك حسب الشكل الهندسي.

إذا كانت منتجاتك مسطحة في الغالب: شواهد القبور ← لوحات ← كتابة ← ألواح جدارية ← نقوش بارزة مسطحة؛ لنفترض وجود آلة نحت حجرية CNC ثلاثية المحاور.

إذا كانت منتجاتك أسطوانية الشكل في الغالب: الأعمدة ← الدرابزينات ← المزهريات ← أعمدة التنين ← الزخارف الدوارة؛تخيل آلة نحت حجرية CNC رباعية المحاور مزودة بمحور دوار.

إذا كانت منتجاتك تحتوي على هندسة ثلاثية الأبعاد معقدة: التماثيل ← الأشكال البشرية ← الحيوانات ← المنحوتات المجوفة ← المكونات المنحنية المعقدة؛لنفترض وجود آلة نحت حجرية CNC خماسية المحاور.

عادة ما يكون هذا النهج القائم على المنتج أكثر فائدة من البدء بالسؤال: "كم عدد الفؤوس التي يجب أن أشتريها؟"

8. هل يمكن لآلة ذات 5 محاور أن تحل محل آلة ذات 3 محاور أو 4 محاور؟

من حيث القدرة على التشغيل الآلي، يمكن للآلة ذات 5 محاور بشكل عام أن تؤدي العديد من العمليات التي يمكن إجراؤها أيضًا على المعدات ذات 3 محاور و 4 محاور. لكن هذا لا يعني بالضرورة أن كل ورشة عمل يجب أن تستخدم آلة ذات 5 محاور لكل مهمة.

بالنسبة للكتابة البسيطة أو النقش البارز المسطح، قد لا توفر الحركات الدورانية الإضافية ميزة إنتاجية ذات مغزى.

وهناك عوامل أخرى يجب أخذها في الاعتبار أيضاً:

• الاستثمار في الآلات
• متطلبات البرمجة
• خبرة المشغل
• برنامج CAM
• اختيار الأدوات
• الإنتاج
• تعقيد المنتج
• أبعاد العمل المطلوبة
• متطلبات الإعداد والتجهيز

بالنسبة لورشة عمل تنتج في الغالب منتجات مسطحة، قد يكون شراء آلة مصممة وفقًا لتلك المتطلبات أكثر ملاءمة من دفع ثمن قدرات نادراً ما يتم استخدامها.

9. مثال عملي

لنفترض أن شركة متخصصة في الأحجار تتلقى ثلاثة أنواع من الطلبات:

الطلب أ: شاهد قبر من الجرانيت عليه أسماء وتواريخ ونقوش زخرفية. → يمكن أن يكون جهاز CNC ثلاثي المحاور مناسبًا.

الطلب ب: سلسلة من الأعمدة الرومانية بطول مترين مزينة بأنماط حلزونية. → إن استخدام آلة CNC رباعية المحاور مع خاصية التشغيل الدوراني أكثر ملاءمة.

الطلب ج: تمثال أسد حجري مفصل ذو أسطح منحنية متعددة ومناطق مجوفة. → يمكن لآلة CNC خماسية المحاور أن توفر توجيه الأداة الإضافي اللازم لهذا النوع من الهندسة.

النقطة المهمة هي أن هذه المنتجات الثلاثة ليست مجرد نسخ مختلفة من نفس المهمة. فهندستها تتطلب استراتيجيات تصنيع مختلفة.

10. لا تنسَ برنامج CAM

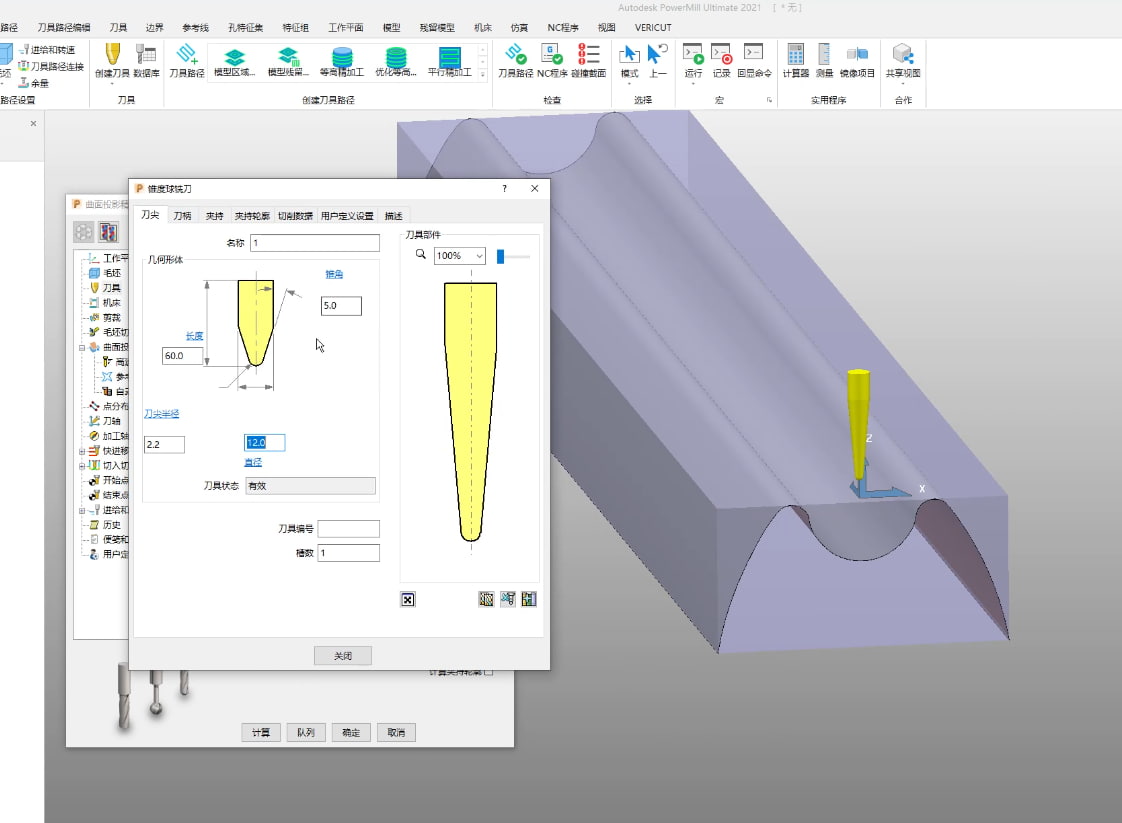

عدد المحاور المادية ليس سوى جزء من المعادلة. يجب أن يكون نظام CAD/CAM قادراً أيضاً على توليد مسارات أدوات مناسبة للآلة.

على سبيل المثال:

• سير العمل ثلاثي المحاور: نموذج ثلاثي الأبعاد ← مسار أداة ثلاثي المحاور ← تشكيل خشن ← تشطيب ← نحت
• سير العمل ذو المحاور الأربعة: نموذج ثلاثي الأبعاد/أسطواني ← مسار أداة دوارة ← تشغيل خشن ← تشغيل نهائي دوار
• سير العمل ذو المحاور الخمسة: نموذج ثلاثي الأبعاد ← مسار أداة متعدد المحاور ← فحص التصادم ← التخشين ← التشطيب متعدد المحاور

بالنسبة للنحت الحجري ثلاثي الأبعاد المعقد، أصبحت البرمجة والمحاكاة ذات أهمية متزايدة لأن توجيه الأداة وتجنب الاصطدام واستراتيجية التشغيل تؤثر جميعها على النتيجة النهائية.

الخلاصة النهائية: اختر حسب الهندسة

لا يوجد تكوين محور واحد مناسب لكل تطبيق من تطبيقات معالجة الأحجار.

يرتبط نظام المحاور الثلاثة بشكل أساسي بالأسطح المستوية والكتابة والنحت البارز.

تضيف تقنية المحاور الأربعة إمكانية التشغيل الدوراني وهي مفيدة بشكل خاص للأعمدة والدرابزينات والمزهريات وغيرها من المنتجات الأسطوانية أو الدورانية.

توفر المحاور الخمسة توجيهًا إضافيًا للأدوات من أجل المنحوتات ثلاثية الأبعاد المعقدة والأسطح المنحنية والهياكل المجوفة والأعمال الحجرية المعمارية المتقدمة.

لذا فإن أفضل نقطة انطلاق ليست "أي آلة لديها محاور أكثر؟" بل: "ما هي المنتجات الحجرية التي أحتاج إلى صنعها؟"

بمجرد أن تصبح هندسة المنتج وأبعاده ومتطلبات الإنتاج واضحة، يصبح تحديد تكوين CNC المناسب أسهل بكثير.
