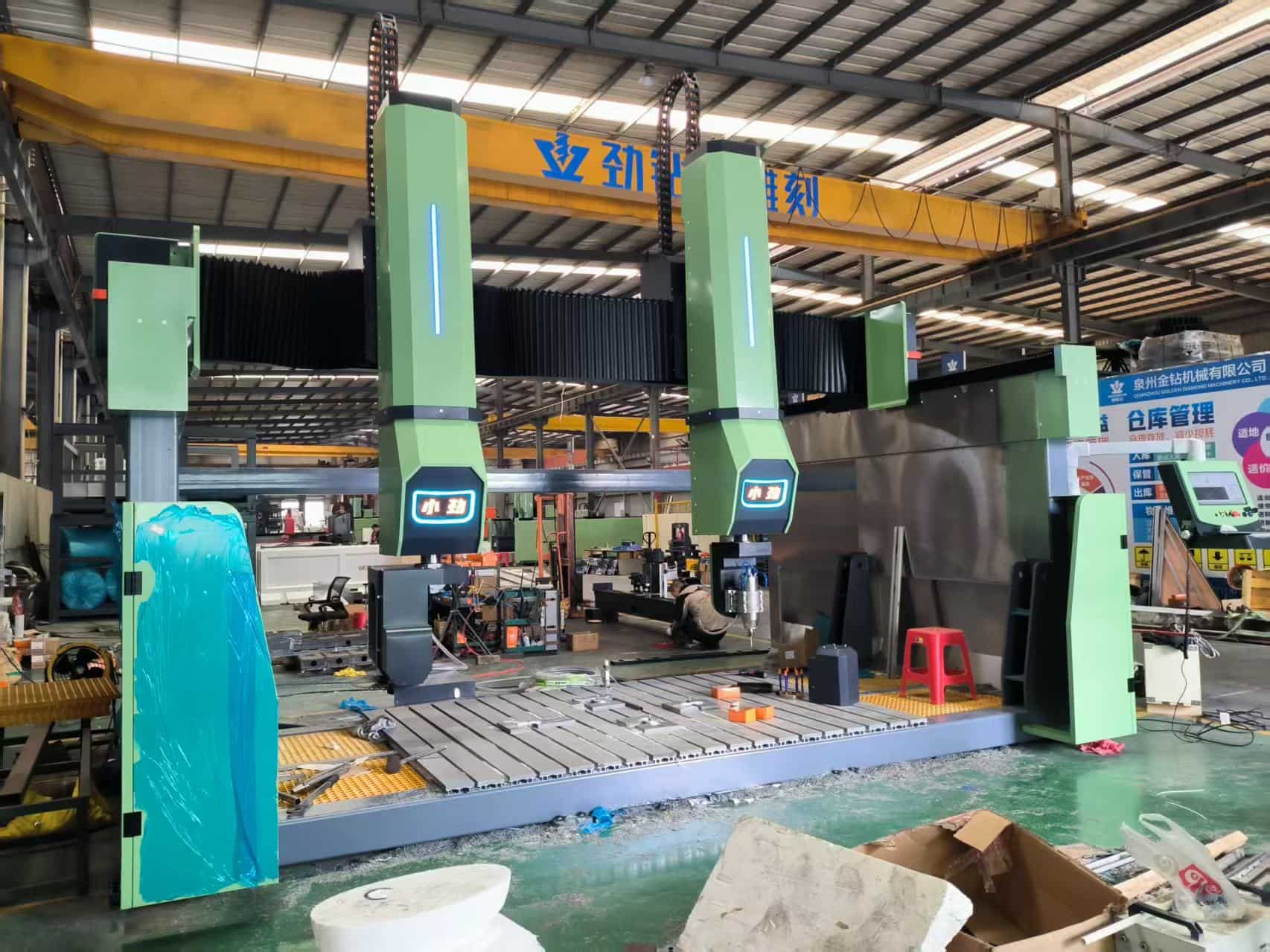

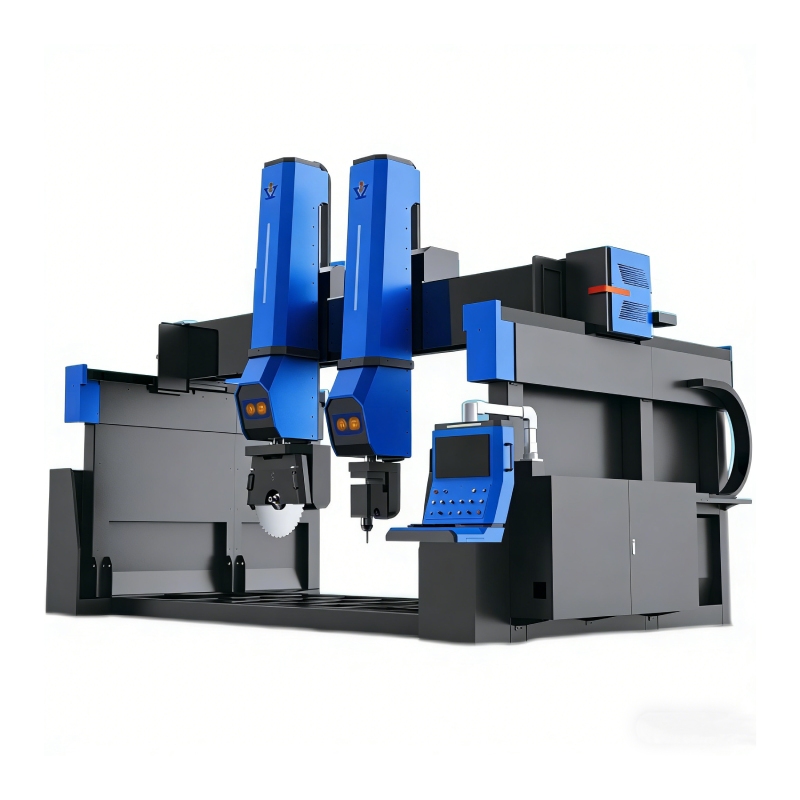

هذا مركز تصنيع CNC مزدوج بخمسة محاور يدمج وحدتي معالجة مستقلتين:
رأس نقش واحد بخمسة محاور للنقش ثلاثي الأبعاد المعقد ووحدة شفرة منشار واحدة بخمسة محاور للقطع عالي الدقة.
نموذج المنتج :
3020XQشهادة :
CE, ISOتحديد :
6300*3700*4800mmأصل :
Quanzhouميناء :
Xiamenالعينات المتوفرة :
Noخدمة ما بعد البيع :
Provideفترة الضمان :
1 Year
صُممت هذه الآلة لمعالجة الأحجار ذات الأحجام الكبيرة، مما يتيح إمكانية إكمال عمليات النقش والقطع على منصة واحدة، مما يقلل بشكل كبير من وقت مناولة المواد وأخطاء تحديد المواقع.
بفضل طاولة العمل التي يبلغ حجمها 3000 × 2000 مم، وشوط X/Y/Z الذي يبلغ 3500/2000/1600 مم، وهيكل الآلة الصلب الذي يبلغ وزنه 9000 كجم، تحافظ الآلة على دقة تكرار ±0.01 مم حتى أثناء التشغيل المستمر لفترات طويلة.
يستخدم على نطاق واسع في تصنيع الأحجار المعمارية، ومنتجات الأحجار المصممة حسب الطلب، والمشاريع الزخرفية الراقية.
الميزات الأساسية
1) معالجة متكاملة ثنائية المحاور خماسية المحاور: يعمل مغزل نقش خماسي المحاور وشفرة منشار خماسية المحاور على نفس المنصة، مما يتيح القطع والنحت دون إعادة التموضع الثانوي وتحسين دقة التشغيل بشكل عام.
2) قدرة نقش عالية الطاقة بخمسة محاور: تم تجهيز وحدة النقش بمغزل نحت خماسي المحاور بقوة 25 كيلو واط، يدعم أدوات ER32 والتشكيل السطحي ثلاثي الأبعاد المعقد للمنحوتات والنقوش البارزة ونقش التجاويف العميقة.
3) نظام قطع دقيق بخمسة محاور: تدعم وحدة المنشار ذات المحاور الخمسة شفرات بقطر 300-700 مم، بسرعة دوران تصل إلى 8000 دورة في الدقيقة، مما يسمح بالقطع المائل والقطع القوسي وتشكيل الحجر متعدد الزوايا.
4) مساحة عمل كبيرة لألواح الحجر الثقيلة: تدعم منصة بأبعاد 3000 × 2000 مم وحركات المحور الطويل ألواح الحجر الكبيرة وأسطح العمل والمكونات المعمارية دون الحاجة إلى تقسيمها.
5) دقة عالية وثبات: بفضل دقة تحديد المواقع التي تبلغ ±0.02 مم وقابلية التكرار التي تبلغ ±0.01 مم، تحافظ الآلة على اتساق الأبعاد خلال دورات الإنتاج المستمرة لمدة 72 ساعة.
6) نظام الحركة والتحكم الصناعي: مدعومة بمحركات سيرفو كاملة تعمل بالتيار المتردد ونظام تحكم صناعي CNC، مما يضمن استيفاء سلس لخمسة محاور وتشغيل موثوق به على المدى الطويل.
المعايير الفنية
| رقم المنتج | 3020XQ |
| أبعاد المنصة | 3000*2000 مم |
| شوط المحور X/Y/Z | 3500/2300/1600 مم |
| شوط محور مكيف الهواء | 0-180°/±365° |
| سرعة الهواء | 30 متر/دقيقة |
| قوة مغزل النقش خماسي المحاور | 7.5 كيلوواط (مغزل مبرد بالماء بتقنية العاكس) |
| سرعة دوران مغزل النقش ذي 5 محاور | 0~24000 دورة في الدقيقة |
| نمط مغزل نحت خماسي المحاور | ER32 |
| قوة قطع خماسية المحاور | 25 كيلوواط |
| سرعة القطع بخمسة محاور | 0~8000 دورة في الدقيقة |
| نمط القطع خماسي المحاور | حامل أدوات BT40 |
| شفرة قطع خماسية المحاور | Ф300-Ф700 |
| محرك | محرك سيرفو رقمي يعمل بالتيار المتردد |
| نسبة تروس التخفيض | i=7 |
| جهد التشغيل | تيار متردد 220 فولت/50 هرتز أو تيار متردد 380 فولت/50 هرتز |
| أدوات النقش | Φ6/8/10/12/14/16 مم |
| تنسيق الملف | G code/ENG/NC |
| دقة تحديد المواقع | ±0.02 مم |
| قابلية التكرار | ±0.01 مم |
| نظام التحكم | إن سي ستوديو |
| وزن | 9000 كجم |
| الأبعاد | 6300 × 3700 × 4800 مم |

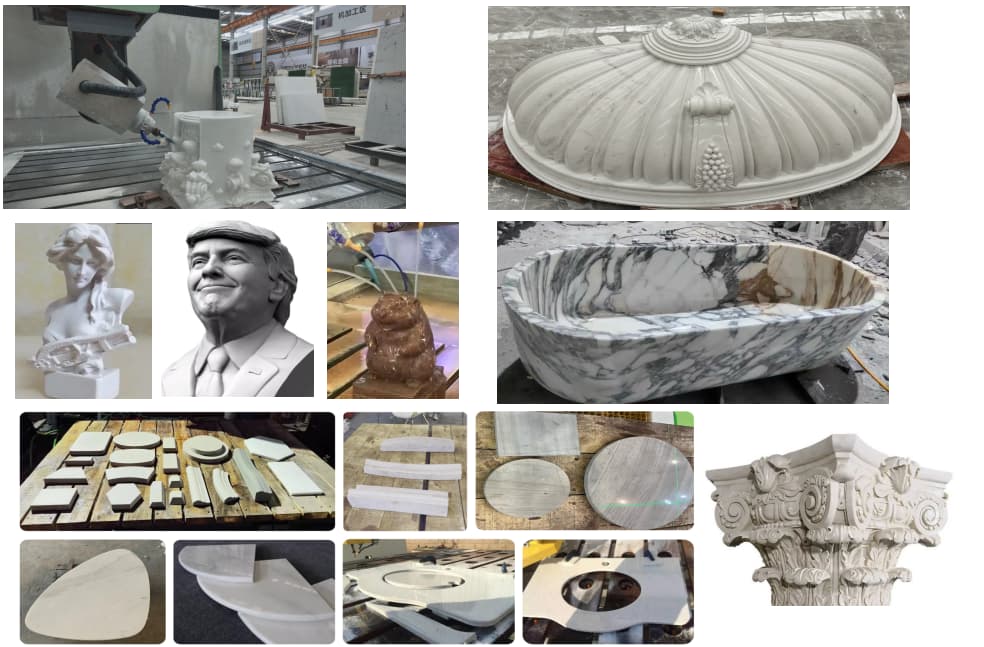

التطبيقات
1) تصنيع الأحجار المعمارية: تُستخدم لقطع ونقش أسطح العمل، وألواح الجدران، ومكونات السلالم، وعناصر الواجهات، حيث تُكمل كلاً من التشكيل والنحت الزخرفي على آلة واحدة.
2) أثاث وديكورات حجرية مصممة حسب الطلب: مثالية لإنتاج الطاولات والأحواض والأعمدة والمكونات الحجرية الفنية التي تتطلب كلاً من القطع الدقيق والنقش ثلاثي الأبعاد.
3) مشاريع النحت والنحت البارز: مناسب للمنحوتات الحجرية واسعة النطاق، والجدران البارزة، والمعالم الثقافية، حيث يجب محاذاة القطع الخشن والنقش الدقيق بدقة.
4) مشاريع هندسية وتصديرية متطورة: يتم تطبيقها على نطاق واسع في الفنادق والمجمعات التجارية ومشاريع البناء الخارجية، حيث تعتبر الدقة في الأبعاد وتناسق السطح أمراً بالغ الأهمية.
تحليل مقارن: آلات ذات محاور مزدوجة خماسية مقابل آلات منفصلة تقليدية
1) تكامل العمليات: تُكمل عملية التصنيع المزدوجة ذات المحاور الخمسة عمليات القطع والنقش على منصة واحدة، بينما تتطلب الإعدادات التقليدية مناشير وآلات نحت منفصلة.
2) التحكم في الدقة: يقلل تحديد الموضع لمرة واحدة من الأخطاء التراكمية الناتجة عن خطوات التثبيت المتعددة.
3) كفاءة الإنتاج: يؤدي ذلك إلى إلغاء نقل المواد، مما يقلل من كثافة العمل ويقصر دورات الإنتاج بنسبة 20-30%.
5) تصميم ورشة العمل: آلة واحدة متكاملة تحل محل وحدتين منفصلتين، مما يحسن من استخدام مساحة ورشة العمل.
أسئلة وأجوبة الخبراء
س1: لماذا نختار مركز تشغيل مزدوج بخمسة محاور بدلاً من آلات منفصلة؟
لأن النقش والقطع يتم إنجازهما في عملية إعداد واحدة، مما يقلل من أخطاء تحديد المواقع ويحسن الكفاءة، خاصة بالنسبة للمنتجات الحجرية المعقدة والمخصصة.
س2: هل يمكن للآلة أن تعمل بشكل مستمر لفترات طويلة؟
نعم. بفضل هيكلها الصلب الذي يبلغ وزنه 9000 كجم ونظام المؤازرة الصناعية، يمكنها العمل بشكل مستمر لمدة 72 ساعة مع الحفاظ على دقة تكرار ±0.01 مم.
س3: ما هي أحجام الأحجار التي يمكن معالجتها؟
تدعم الآلة ألواحًا يصل حجمها إلى 3000 × 2000 مم، مع أشواط محور ممتدة مناسبة للمكونات الحجرية كبيرة الحجم.
س4: ما أنواع المعالجة التي تدعمها شفرة المنشار؟
تدعم وحدة المنشار ذات المحاور الخمسة القطع المستقيم، والقطع المائل، والقطع القوسي، والتشكيل متعدد الزوايا بشفرات من Ø300 إلى Ø700 مم.
نبذة عن الشركة
شركة كوانتشو جينزوان للتكنولوجيا المحدودة
تقع شركة كوانتشو جينزوان للتكنولوجيا المحدودة في شارع شويتو الصناعي، وتتميز بموقعها الاستراتيجي وسهولة الوصول إليها. وهي شركة متكاملة تجمع بين البحث والتطوير والتصنيع والمبيعات والخدمات الفنية، وتتخصص في تصنيع سلسلة من معدات معالجة الأحجار الذكية التي تعمل بنظام التحكم الرقمي الحاسوبي (CNC).
لماذا يختارنا الشركاء؟
1) جودة منتج فائقة
2) أداء عالي التكلفة
3) البحث والتطوير والتكنولوجيا المتقدمة
4) دعم وخدمة عملاء شاملة
5) فريق فني محترف وذو خبرة
6) المعايير العالمية
الشهادات
المعارض
خدماتنا
البيع المسبق:الدعم الاستشاري
يتم تركيب الآلة وفقًا لمتطلبات العميل
قم بزيارة المصنع
خدمات ما بعد البيع:دليل تركيب واستخدام الآلة
فترة ضمان لمدة عام واحد
التعليمات
1. ما هي آلية الدفع؟
التحويل المصرفي: 30% كدفعة مقدمة، 70% قبل الشحن.
2. كم يوماً سيستغرق الشحن؟
يستغرق الإنتاج حوالي 30 يومًا. يجب التحقق من تاريخ الشحن من ميناء شيامن إلى مينائكم.
3. من سيقدم الدعم الفني لتثبيت الجهاز؟
١) يمكن لمهندسنا تدريبكم مجانًا على تركيب البرامج واستخدامها وتصميمها في مصنعنا. أسبوع واحد كافٍ. يقع مصنعنا في مدينة شويتو، مقاطعة فوجيان، أكبر منطقة لتصنيع الأحجار في الصين، وربما أكبر مستورد ومصدر للرخام في العالم.
2) يمكن لمهندسنا خدمتك على مدار 24 ساعة عبر الإنترنت من خلال سكايب، واتساب، وي شات، رسائل فيسبوك أو عبر الهاتف المحمول.
3) يمكن إرسال دليل باللغة الإنجليزية لاستخدام وصيانة الجهاز.
4) يمكن إرسال فيديو لشرح عملية التركيب واستخدام الجهاز وصيانته.
مُصمم خصيصًا للأسطح المعقدة، والمكونات ذات الأشكال الخاصة، والنحت الفني! 5 محاور يتيح النظام إمكانية التصنيع في مكان واحد، وتحويل مفاهيمك إلى حقيقة مع كفاءة ودقة عالية، مما يعزز الإنتاجية وهامش الربح بشكل كبير.
