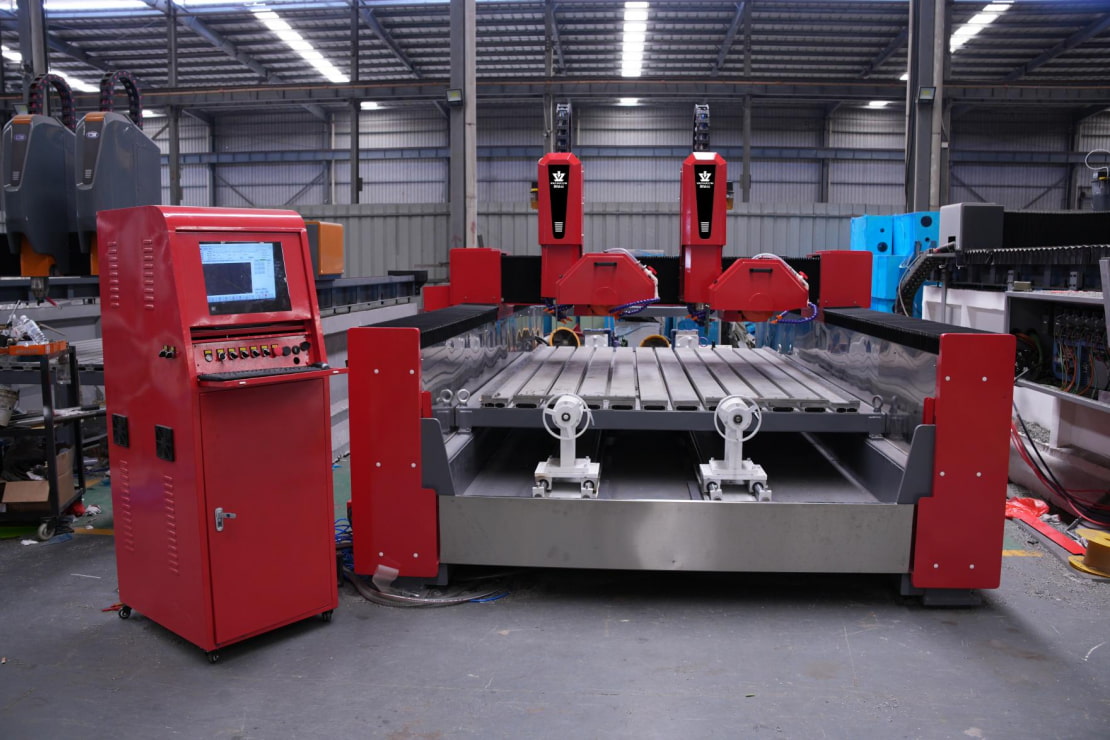

تجمع آلة نحت الحجر متعددة الوظائف SD-1530M-2D CNC بين قطع شفرات المنشار، والنقش المسطح، والنحت البارز ثلاثي الأبعاد، والتشغيل الدوراني للأسطوانات في نظام واحد متعدد الاستخدامات. إنه حل مثالي لإنتاج ألواح حجرية مزخرفة، وأعمدة منحوتة، وزخارف معمارية، ومنتجات حجرية مصممة حسب الطلب.
نموذج المنتج :
SD-1530M-2Dشهادة :
CE, ISOتحديد :
5650*3100*2300mmأصل :
Quanzhouميناء :
Xiamenالعينات المتوفرة :
Noخدمة ما بعد البيع :
Provideفترة الضمان :
1 Year

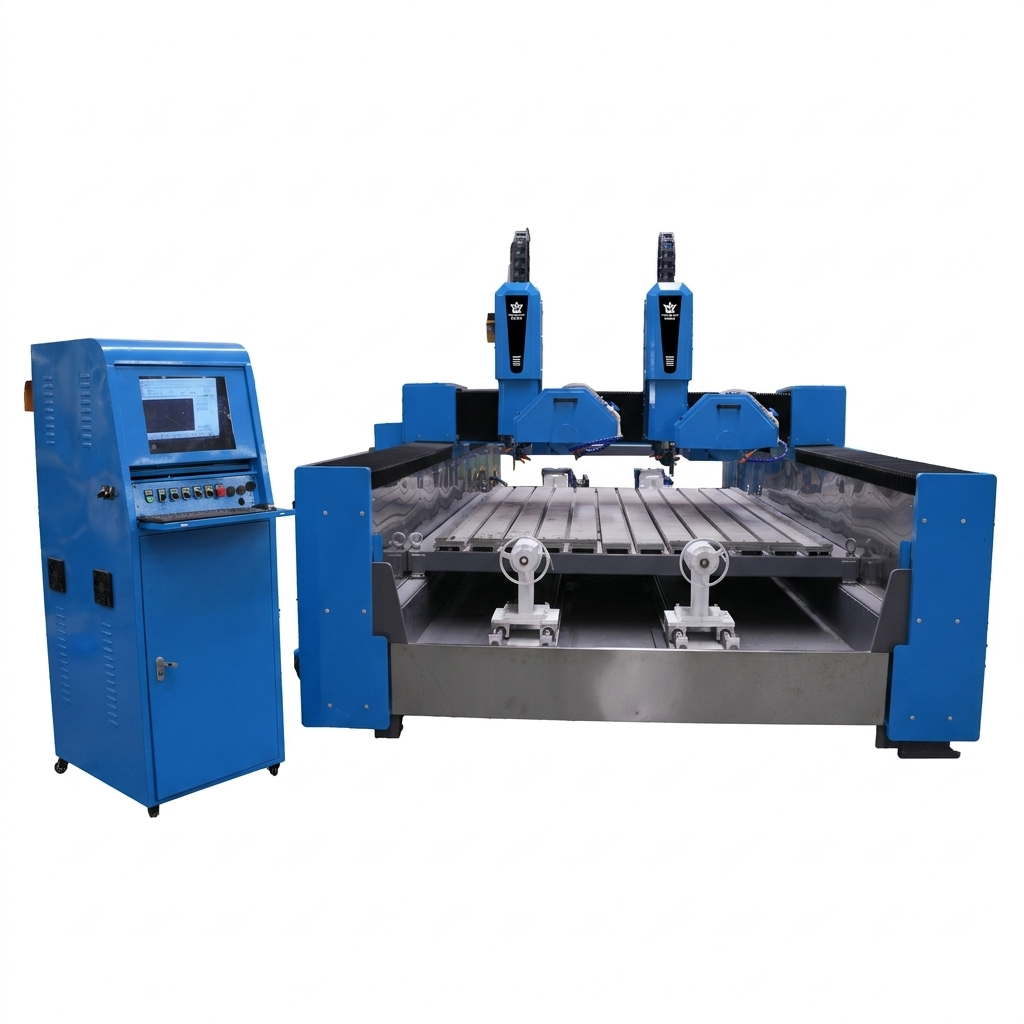

SD-1530M-2D نحت الحجر متعدد الوظائف باستخدام الحاسوب وآلة القطع صُممت هذه الآلة خصيصًا لورشات الأحجار التي تحتاج إلى مرونة أكبر في عمليات التصنيع عبر مختلف أشكال المنتجات. على عكس الآلات التقليدية أجهزة توجيه الحجر CNC تُستخدم هذه الآلة بشكل أساسي للنقش المسطح، وهي تتضمن وحدة قطع بشفرة منشار، ومغزل نحت دقيق، ومحور دوار لاستيعاب الأسطح المستوية، والنقوش ثلاثية الأبعاد، وقطع العمل الحجرية الأسطوانية.
بفضل هيكلها الفولاذي الملحوم شديد التحمل، وعوارضها الفولاذية السميكة، ونظام نقل الحركة المؤازر، ونظام التشحيم التلقائي، توفر آلة SD-1530M-2D أساسًا هيكليًا متينًا لعمليات تشكيل الأحجار المعقدة. بالنسبة لمصنعي الأحجار الذين يتعاملون مع طلبات عملاء متنوعة، توفر آلة SD-1530M-2D طريقة عملية لدمج عمليات تشكيل متعددة ضمن منصة معدات واحدة، مما يقلل الحاجة إلى شراء آلات منفصلة لكل فئة من فئات المنتجات.
الميزات الأساسية
1. قطع شفرة المنشار المتكاملة: يقوم مغزل شفرة المنشار بقوة 11 كيلو واط بتقطيع الأحجار وتشذيبها وتشكيلها الأولي، مما يساعد المشغلين على إعداد قطع العمل لعمليات النحت اللاحقة.
2. نقش دقيق على سطح مستوٍ: يقوم مغزل النقش بقوة 5.5 كيلو واط بإنشاء حروف وأخاديد زخرفية وأنماط هندسية وتصميمات مخصصة على أسطح الحجر المسطحة، مما يجعله مناسبًا للوحات واللافتات والألواح المزخرفة.
3. النقش البارز ثلاثي الأبعاد: تقوم هذه الآلة بمعالجة الزخارف الزهرية البارزة، والأشكال الزخرفية، والأنماط المعمارية، وتصميمات الأسطح متعددة الطبقات على قطع العمل الحجرية، مع قدرة محددة على تشكيل النقوش البارزة تبلغ 1500 × 2500 × 350 مم.

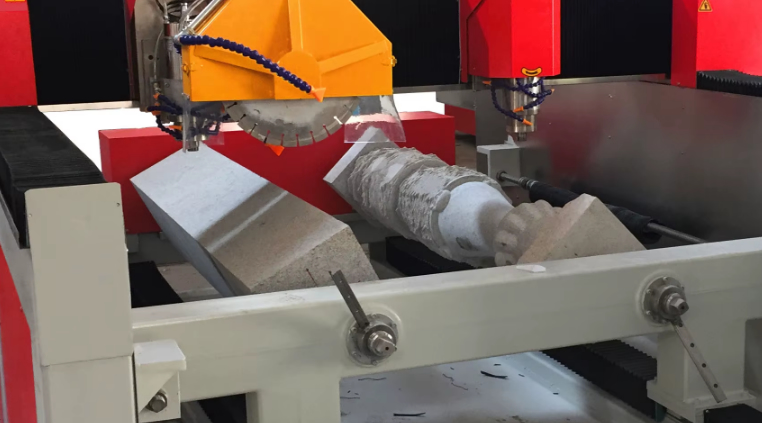

4. نحت الحجر الأسطواني الدوار: يقوم المحور الدوار المتكامل بتدوير قطع العمل الأسطوانية أثناء النقش، مما يتيح أنماطًا زخرفية مستمرة حول الأعمدة الحجرية والأعمدة وغيرها من المكونات المستديرة التي يصل قطرها إلى 600 مم وطول المعالجة المحدد إلى 3500 مم.
المعايير الفنية
| أبعاد المنصة | 1500 × 3000 مم | ||||||
| ارتفاع التغذية | ≤400 مم | ||||||
| حجم قطعة العمل | 3500 × 600 مم للأسطوانات；1500*2500*350 مم للنقش البارز | ||||||
| سرعة الهواء | 20 متر/دقيقة | ||||||
| سرعة المعالجة | 20 متر/دقيقة | ||||||
| قوة مغزل النقش | 5.5 كيلوواط | ||||||
| قوة دوران منشار الشفرة | 11 كيلوواط | ||||||
| أسرع سرعة حركة | 30000 مم/دقيقة | ||||||
| سرعة المغزل | 6000~24000 دورة في الدقيقة | ||||||
| جهد التشغيل | تيار متردد 220 فولت/50 هرتز أو تيار متردد 380 فولت/50 هرتز | ||||||
| وزن | 3500 كجم | ||||||
| سرير | إطار ملحوم من أنابيب مربعة شديدة التحمل، من الفولاذ المقاوم للصدأ | ||||||
| شعاع | فولاذ جسر سميك | ||||||
| سكة توجيه | المحور XY: قضبان توجيه مربعة 30 مم، المحور Z: قضبان توجيه مربعة 25 مم | ||||||
| طريقة النقل | مخفضات السرعة X و Y + محرك سيرفو، محرك لولبي لمحور Z، محرك مزدوج لمحور A | ||||||
| نظام | نظام مقبض رباعي المحاور | ||||||
| تركيب المحور السيني | تصميم خاص مثبت من الخلف، هيكل فولاذي، سطح مطلي بالكهرباء | ||||||
| محرك ومحرك | محرك سيرفو رقمي كامل التيار المتردد بقدرة 1.5 كيلو واط | ||||||
| شفرة | رمز HZG.*u00.*mmg.*olt | ||||||
| دقة تحديد المواقع | ±0.03 مم | ||||||
| دقة تحديد المواقع المتكررة | ±0.02 مم | ||||||
| التغذية بواسطة | 20 متر/دقيقة | ||||||
| سرعة القطع | 20 متر/دقيقة | ||||||
| الأبعاد | 5650 × 3100 × 2300 مم | ||||||
| أدوات النحت | φ1-16 مم | ||||||
| تنسيق الملف | رمز G | ||||||
| تشحيم | نظام التشحيم التلقائي | ||||||
التطبيقات
لماذا تختار آلة نحت الحجر متعددة الوظائف؟
مقارنة | آلة نحت الحجر التقليدية ثلاثية المحاور | آلة متعددة الوظائف SD-1530M-2D |
|---|---|---|
نقش مسطح | نعم | نعم |
نحت بارز ثلاثي الأبعاد | نعم | نعم |
قطع بشفرة منشار | يتطلب عادةً وحدة قطع منفصلة | مغزل شفرة منشار مدمج بقوة 11 كيلو واط |
نحت أسطواني | يتطلب ملحقًا دوارًا اختياريًا | مزود بمحور دوار |
رؤوس العمل | عادةً ما يكون محور النقش فقط | قطع ونحت المغازل |
تنوع المنتجات | قطع عمل مسطحة وبارزة بشكل رئيسي | الألواح المسطحة، والنقوش البارزة، والمكونات الأسطوانية |
تطبيق ورشة العمل | إنتاج نقش مخصص | طلبات تقطيع ونحت الأحجار المتنوعة |
تقليدي ماكينة نحت الحجر CNC ثلاثية المحاور غالباً ما يكون هذا كافياً للورش التي تنتج بشكل أساسي النقوش المسطحة واللوحات البارزة. ومع ذلك، قد يستفيد المصنّعون الذين يتلقون طلبات لقطع الأحجار واللوحات الزخرفية والأعمدة الأسطوانية من تصميم متعدد الوظائف.
تجمع آلة SD-1530M-2D هذه الإمكانيات في جهاز واحد، مما يجعلها مناسبة بشكل خاص للورش ذات متطلبات المنتجات المتنوعة. وتكمن ميزتها الرئيسية في تعدد استخداماتها في عمليات التصنيع، بدلاً من استبدال كل آلة قطع أو نحت متخصصة.
أسئلة وأجوبة الخبراء
س1: هل يمكن للآلة SD-1530M-2D قطع ونحت الحجر بنفس الآلة؟
نعم. الآلة مزودة بمحور دوران لشفرة المنشار بقدرة 11 كيلوواط لعمليات القطع، ومحور دوران للنحت بقدرة 5.5 كيلوواط للنقش والتشكيل البارز. يمكن للمشغلين استخدام الوحدة المناسبة وفقًا لقطعة العمل ومتطلبات المعالجة.
س2: هل يمكن لآلة نحت الحجر CNC هذه نقش الأعمدة الأسطوانية؟
نعم. يسمح المحور الدوار المدمج بتدوير قطع العمل الحجرية الأسطوانية أثناء النحت. تبلغ سعة التشغيل الأسطوانية المحددة 3500 × 600 مم، مما يجعلها مناسبة لأعمدة وأعمدة الزينة الحجرية ضمن حدود التحميل والتشغيل للآلة.
س3: ما هو أقصى حجم للنحت البارز؟
يبلغ الحد الأقصى لحجم قطعة العمل المحددة 1500 × 2500 × 350 مم. قد تعتمد الأبعاد الفعلية القابلة للاستخدام على شكل قطعة العمل، وترتيب التثبيت، وطول الأداة، وإعدادات التشغيل.
س4: هل هذه الآلة متعددة الوظائف لتصنيع الأحجار باستخدام الحاسوب مناسبة لورش العمل الصغيرة المتخصصة في الأحجار؟
قد يكون هذا خيارًا عمليًا للورش التي تتعامل مع أنواع مختلفة من طلبات الأحجار، لا سيما تلك التي تشمل النقش المسطح، واللوحات البارزة، والأعمدة المزخرفة. قد يساهم الجمع بين قدرات القطع والنحت في تقليل الاعتماد على آلات متعددة مخصصة، مع العلم أن توفير المساحة والاستثمار الفعلي يعتمد على تصميم خط الإنتاج.
