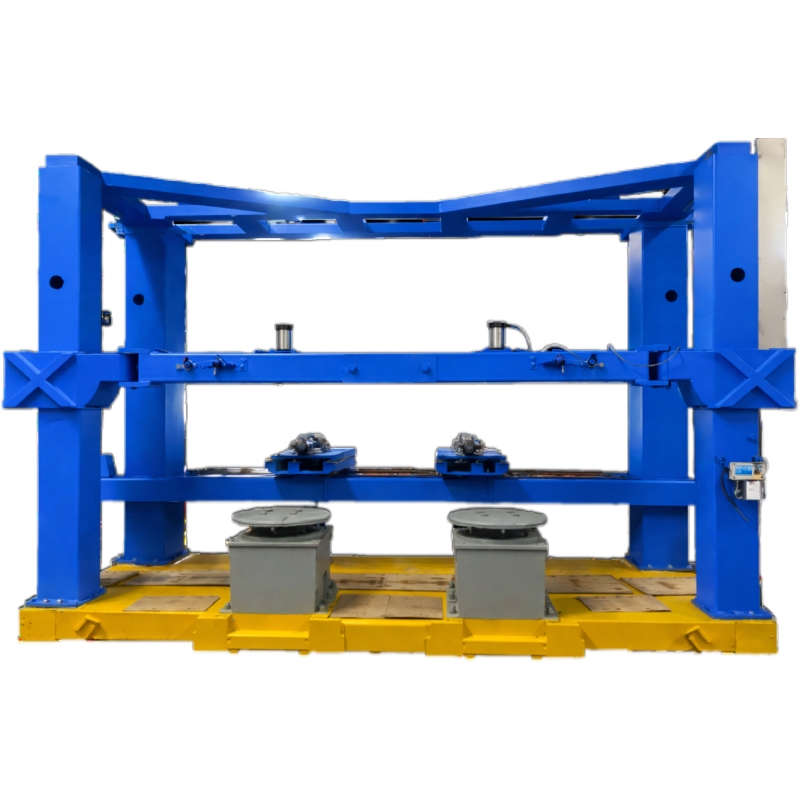

ماكينة نحت حجرية صناعية رباعية المحاور مزدوجة الرأس تعمل بنظام التحكم الرقمي الحاسوبي
ال ماكينة نحت الحجر CNC مزدوجة الرأس رباعية المحاور صُممت هذه الآلة خصيصًا لإنتاج المنحوتات الحجرية الضخمة والآثار. وهي مزودة بمغزلين عاليي الطاقة بقدرة 7.5 كيلوواط لكل منهما، ونظام دوران رباعي المحاور، ونظام تحكم صناعي NK300، مما يُمكّنها من معالجة الكتل الحجرية الكبيرة بدقة عالية. تُعد هذه الآلة مثالية لإنتاج التماثيل والمنحوتات المعمارية والأعمدة والمنحوتات الحجرية الفنية بأداء مستقر وإنتاجية عالية.
نموذج المنتج :
LT-200150-2Dشهادة :
CE, ISOتحديد :
4300*2000*3800mmأصل :
Quanzhouميناء :
Xiamenالعينات المتوفرة :
Noخدمة ما بعد البيع :
Provideفترة الضمان :
1 Year

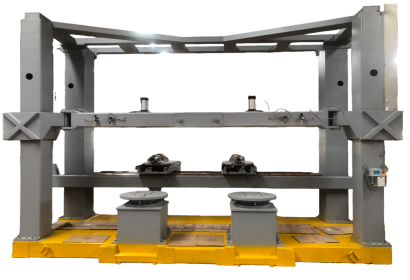

هذا ماكينة نحت الحجر CNC كبيرة الحجم ذات 4 محاور صُممت هذه الآلة خصيصاً لتصنيع المنحوتات الحجرية ثلاثية الأبعاد ومعالجة الأحجار الثقيلة. وتعتمد تصميماً مزدوج الرأس، مما يسمح بتشغيل مغزلين في وقت واحد، ما يزيد الإنتاجية بشكل ملحوظ مقارنةً بالآلات ذات الرأس الواحد.
يتميز هيكل الماكينة المُعزز بقاعدة فولاذية بسماكة 10 مم وجسر بسماكة 12 مم، مما يضمن صلابة فائقة عند نحت المواد الثقيلة كالرخام والجرانيت والحجر الرملي والحجر الجيري. وبفضل قضبان التوجيه الخطية من PMI ونظام نقل الحركة اللولبي الكروي عالي الدقة، تحقق الماكينة دقة تحديد موضع تصل إلى 0.02 مم وتكرارية تصل إلى 0.01 مم، حتى أثناء عمليات التشغيل المتواصلة لفترات طويلة.
الميزات الأساسية
1) معالجة عالية الكفاءة برأسين: بفضل تجهيزها بمغزلين عاليي الطاقة بقوة 7.5 كيلو واط، يمكن للآلة نحت قطعتين من الحجر في وقت واحد أو إجراء عمليات المعالجة الخشنة والدقيقة بالتوازي، مما يحسن كفاءة الإنتاج بأكثر من 80 بالمائة مقارنة بالآلات ذات الرأس الواحد.
2) القدرة على النحت ثلاثي الأبعاد على نطاق واسع: يصل حجم المعالجة إلى عمق 1500 مم × عرض 1500 مم × ارتفاع 2000 مم، مما يسمح للمصنعين بإنتاج تماثيل كبيرة ونصب تذكارية ومنحوتات للمناظر الطبيعية في عملية إعداد واحدة دون الحاجة إلى إعادة التموضع بشكل متكرر.
3) نظام حركة عالي الدقة: تستخدم الآلة قضبان توجيه خطية من نوع PMI ومسامير كروية دقيقة من نوع XYZ، مما يضمن دقة تحديد المواقع بمقدار 0.02 مم وقابلية التكرار بمقدار 0.01 مم، وهو أمر بالغ الأهمية للأعمال الفنية الحجرية التفصيلية والمنحوتات المتناظرة.
4) تصميم هيكلي شديد التحمل: يوفر سرير الماكينة الفولاذي بسمك 10 مم والجسر المقوى بسمك 12 مم استقرارًا هيكليًا ممتازًا عند معالجة كتل الحجر الثقيلة التي يصل وزن الماكينة إلى 10 أطنان، مما يقلل الاهتزاز أثناء جلسات النحت الطويلة.
5) القطع والنحت المتكاملان: بفضل قدرة شفرة المنشار التي يبلغ قطرها 500 مم وسرعة دوران المغزل التي تبلغ 24000 دورة في الدقيقة، يمكن للآلة القيام بقطع الأحجار وتشكيلها ونحتها بدقة في آلة واحدة، مما يقلل الحاجة إلى معدات إضافية.
6) التحكم الصناعي الذكي: يدعم نظام التحكم الصناعي NK300 CNC المزود بوحدة تحكم NcStudio تنسيقات تشغيل الأحجار الشائعة مثل G code و HPGL و ENG و NC، مما يجعله متوافقًا مع برامج CAM الاحترافية مثل PowerMill.
المعايير الفنية
| حجم المعالجة | 1500（عمق）1500*（عرض）٢٠٠٠（ارتفاع）mm | ||||||
| الأبعاد الكلية | 4300*2000*3800 مم | ||||||
| حجم مادة المعالجة | القطر: 1500 مم، الارتفاع: 2000 مم | ||||||
| وزن الآلة بالكامل | 10 طن | ||||||
| سرير آلة | فولاذ سميك (سمك 10 مم) | ||||||
| جسر الآلة | فولاذ سميك (سمك 12 مم) | ||||||
| سكة توجيه | X，محور Z ومحور Y PYM-30 | ||||||
| لولب الرصاص | محور XYZ، برغي رصاصي PMI | ||||||
| وضع الإرسال | محرك لولبي X و Y و Z، علبة تروس عالية الدقة لتحمل الأحمال على المحور A | ||||||
| مغزل | 7.5 كيلو واط × قطعتين | ||||||
| سرعة دوران المغزل | 24000 دورة في الدقيقة | ||||||
| حجم شفرة المنشار | 500 مم | ||||||
| قوة القطع | 18.5 كيلوواط | ||||||
| الهيكل | صندوق تحكم مستقل | ||||||
| نظام | نظام التحكم الصناعي NK300 | ||||||
| برمجة | باور ميل | ||||||
| وحدة التحكم | استوديو Weihong للحافلات/NC | ||||||
| يقود | محرك سيرفو رقمي يعمل بالتيار المتردد | ||||||
| محرك | محرك سيرفو رقمي يعمل بالتيار المتردد | ||||||
| نظام التشحيم | التشحيم التلقائي | ||||||
| جهد التشغيل | 380 فولت / 50 هرتز | ||||||
| ملف | G-code/HPGL/ENG/MMG/nc/u00 | ||||||
| دقة تحديد موضع الحركة | 0.02 مم | ||||||
| قابلية التكرار | 0.01 مم | ||||||
| سرعة التغذية | 12 متر/دقيقة | ||||||
| رقائق البطاطس | 10 م/دقيقة | ||||||
التطبيقات
1) إنتاج النصب التذكارية والمنحوتات: مثالية لنحت آثار المقابر وشواهد القبور والتماثيل التذكارية حيث تكون الدقة المتسقة والتشطيب السطحي الأملس أمراً ضرورياً.
2) صناعة التماثيل الحجرية الدينية: يستخدم على نطاق واسع في إنتاج تماثيل بوذا، ومنحوتات المعابد، والشخصيات الدينية، وخاصة للأسواق في جنوب شرق آسيا والشرق الأوسط.
3) نحت الحجر الزخرفي المعماري: مناسب لإنشاء النقوش المعمارية، والواجهات الحجرية، والأعمدة الزخرفية، وعناصر البناء الزخرفية.
4) منحوتات حجرية للمناظر الطبيعية والحدائق: تُستخدم في إنتاج المنحوتات الخارجية الكبيرة، وتزيين الحدائق، والنوافير، والمنشآت الفنية للمناظر الطبيعية.
5) التراث الثقافي والنحت الفني: تستخدم استوديوهات النحت الاحترافية هذه الآلة لتحويل النماذج الرقمية ثلاثية الأبعاد إلى أعمال فنية حجرية دقيقة، مما يحسن الكفاءة مقارنة بالنحت اليدوي.
تحليل المقارنة
1) ماكينة CNC للحجر برأس مزدوج مقابل رأس واحد
لا تستطيع الآلات ذات الرأس الواحد معالجة سوى تمثال واحد في كل مرة، بينما يضاعف تصميم الرأس المزدوج القدرة الإنتاجية، مما يجعلها أكثر ملاءمة للمصانع التي تنتج تماثيل متعددة يوميًا.
2) النحت الدوراني رباعي المحاور مقابل النحت المسطح ثلاثي المحاور
تُستخدم آلات CNC التقليدية ثلاثية المحاور بشكل أساسي للنقش المسطح أو النقش البارز.
يتيح نظام الدوران رباعي المحاور نحتًا ثلاثي الأبعاد بزاوية 360 درجة كاملة، وهو أمر ضروري للتماثيل والمنحوتات العمودية.
3) نظام التحكم الصناعي مقابل أنظمة التحكم الرقمي الحاسوبي للهواة
توفر الآلات المجهزة بوحدات تحكم صناعية مثل NK300 استقرارًا أفضل، خاصة عند تشغيل مسارات الأدوات ثلاثية الأبعاد الكبيرة لساعات أو حتى أيام، وهو ما لا تستطيع أنظمة CNC الخاصة بالهواة التعامل معه بشكل موثوق.
أسئلة وأجوبة الخبراء
س1. ما هي المواد التي يمكن لهذه الآلة معالجتها؟
تستطيع آلة نحت الحجر CNC هذه معالجة الرخام والجرانيت والحجر الرملي والحجر الجيري والحجر الأزرق ومواد الحجر الصناعي.
س٢. ما هو أقصى حجم للتمثال الذي يمكن نحته؟
يبلغ الحد الأقصى لحجم المعالجة 1500 × 1500 × 2000 مم، وهو مناسب لمعظم التماثيل الحجرية الكبيرة والمنحوتات الأثرية.
س٣. هل الآلة مناسبة للإنتاج المستمر لفترات طويلة؟
نعم. بفضل محركات السيرفو الصناعية والتشحيم التلقائي والهيكل الفولاذي المقوى، يمكن للآلة أن تعمل بشكل مستمر لدورات إنتاج طويلة في مصانع الأحجار.
س4. ما هو البرنامج المتوافق مع الجهاز؟
تدعم الآلة برنامج PowerMill وبرامج CAM الأخرى، وتقرأ تنسيقات CNC الشائعة مثل G code وHPGL وENG وملفات NC.
نبذة عن الشركة
شركة كوانتشو جينزوان للتكنولوجيا المحدودة
تقع شركة كوانتشو جينزوان للتكنولوجيا المحدودة في شارع شويتو الصناعي، وتتميز بموقعها الاستراتيجي وسهولة الوصول إليها. وهي شركة متكاملة تجمع بين البحث والتطوير والتصنيع والمبيعات والخدمات الفنية، وتتخصص في تصنيع سلسلة من معدات معالجة الأحجار الذكية التي تعمل بنظام التحكم الرقمي الحاسوبي (CNC).
لماذا يختارنا الشركاء؟
1) جودة منتج فائقة
2) أداء عالي التكلفة
3) البحث والتطوير والتكنولوجيا المتقدمة
4) دعم وخدمة عملاء شاملة
5) فريق فني محترف وذو خبرة
6) المعايير العالمية
الشهادات
المعارض
خدماتنا
البيع المسبق:الدعم الاستشاري
يتم تركيب الآلة وفقًا لمتطلبات العميل
قم بزيارة المصنع
خدمات ما بعد البيع:دليل تركيب واستخدام الآلة
فترة ضمان لمدة عام واحد
التعليمات
1. ما هي آلية الدفع؟
التحويل المصرفي: 30% كدفعة مقدمة، 70% قبل الشحن.
2. كم يوماً سيستغرق الشحن؟
يستغرق الإنتاج حوالي 30 يومًا. يجب التحقق من تاريخ الشحن من ميناء شيامن إلى مينائكم.
3. من سيقدم الدعم الفني لتثبيت الجهاز؟
١) يمكن لمهندسنا تدريبكم مجانًا على تركيب البرامج واستخدامها وتصميمها في مصنعنا. أسبوع واحد كافٍ. يقع مصنعنا في مدينة شويتو، مقاطعة فوجيان، أكبر منطقة لتصنيع الأحجار في الصين، وربما أكبر مستورد ومصدر للرخام في العالم.
2) يمكن لمهندسنا خدمتك على مدار 24 ساعة عبر الإنترنت من خلال سكايب، واتساب، وي شات، رسائل فيسبوك أو عبر الهاتف المحمول.
3) يمكن إرسال دليل باللغة الإنجليزية لاستخدام وصيانة الجهاز.
4) يمكن إرسال فيديو لشرح عملية التركيب واستخدام الجهاز وصيانته.
